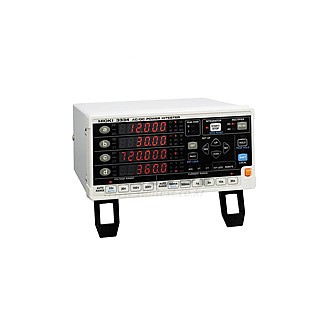

3334 / 3334-01 요약정보 및 구매

상품 선택옵션 1 개, 추가옵션 2 개

제조사	HIOKI
원산지	JAPAN
브랜드	HIOKI
모델	3334 / 3334-01
판매가격	2,701,600원
배송비결제	주문시 결제

선택옵션

모델명

추가옵션

PC communication
Printer options And Other Option

선택된 옵션

위시리스트 추천하기

이전상품 3390 다음 상품 3333

상품 상세설명

교류·직류 양용의 단상용 직접 입력식
· 유효 전력과 전류의 적산 측정, 파형 피크 측정 대응
· 전압0.15V~300V, 전류1mA~30A, 유효 전력0W~9kW
· 전압, 전류, 유효 전력, 피상 전력, 역률, 주파수, 전류 적산, 유효 전력 적산, 전압 파형 피크, 전류 파형 피크, 적산 경과시간 중에 4항목을 표시
· 3334모델 특주시 0.1mA의 미소전류 측정 가능(상담필요)

● 전기 용품 안전법의 측정으로부터 신 에너지 측정까지 AC/DC파워 하이 테스터 3334는, 교류·직류 양용의 단상용 직접 입력식의 전력계입니다.유효 전력과 전류의 적산 측정, 파형 피크 측정에도 대응해, 전압0.15V~300V, 전류1mA~30A, 유효 전력0W~9kW 광범위한 측정, 제품 개발시 평가나 생산·검사 라인등으로의 사용을 고려해, 측정치의 표시는 크고 보기 쉽다LED 표시를 채용, 전압/ 전류/ 유효 전력/ 피상 전력/ 역률/ 주파수/ 전류 적산/ 유효 전력 적산/ 전압 파형 피크/ 전류 파형 피크/ 적산 경과시간 중4항목을 표시합니다. RS-232C인터페이스로 인하여 PC에 계측 및 데이터 관리가 용이하게 할 수 있습니다. 전기 용품 안전법에 있어서의 통전 시험이나 전력량 측정 시험을 시작해 배터리 구동 제품이나 가전제품,OA 기기 등 일반 전기 기기의 연구 개발, 생산·검사 라인으로의 최적인 측정 장비 입니다.

● 전기 용품 안전법의 전압, 전류, 유효 전력 측정에 요구되는 측정 정도0.5급을 클리어 하고 있습니다 1해확실도(50/60Hz):±0.1%rdg.±0.1%f.s.,　3해확실도(50/60Hz):±0.1%rdg.±0.2%f.s. 1해 이후,3해확실도에 대해도 전기 용품 안전법으로 요구되는 측정 정도를 클리어 하고 있기 때문에, 장기에 걸쳐 안심하고 사용하실 수 있습니다.

● 직류를 정도 좋게 측정할 수 있습니다 1해확실도:±0.1%rdg.±0.2%f.s.,　3해확실도:±0.1%rdg.±0.35%f.s. 순수한 직류 부하외, 반파 정류 등 교류 성분, 직류 성분이 혼재하는 파형도 정확하게 측정할 수 있습니다.

● 넓은 입력 범위에서 확실도 보증합니다 전압：0.15V~300V의 측정 할 수 있습니다(15V/30V/150V/300V의4레인지 구성) 전류：1mA~30A의 측정 할 수 있습니다(100mA/300mA/1A/3A/10A/30A의6레인지 구성) 유효 전력：0W~9kW의 측정 할 수 있습니다 확실도 보증 범위가 넓기 때문에, 냉장고 등ON/OFF(을)를 반복하는 기기의 적산 전력 측정에도 대응할 수 있습니다.

● 4ch 의 아날로그 출력으로 제품의 평가 시험 등 시계열 기록에 대응할 수 있습니다 전압/전류/유효 전력의3항목을 동시에DC±2Vf.s. 출력합니다. 피상 전력/역률/전류 적산/유효 전력 적산 중1항목을 선택해DC±2Vf.s. 출력합니다. 기록계(HIOKI 레코더)를 연결하여 시계열 변화를 간단하게 기록할 수 있습니다(데이터 갱신은 약5회/초).

● 3ch의 파형 출력으로 모터 기동시등의 순간 파형을 관측할 수 있습니다 전압/전류/전력의 순간 파형을 동시에1Vf.s. 출력합니다. 오실로스코프(oscilloscope)등을 연결하여 기기의 돌입전류 파형이나 순간 전력 파형도 관측할 수 있습니다. 샘플링 속도:약74.4kHz(50Hz시:1488포인트/1파형,60Hz시:1240포인트/1파형)

● 3334 : RS-232C을 3334-01 : RS-232C 와 GP-IB을 이용하여 PC와 접속해 간단하게 측정이나 제어를 할 수 있습니다. ::::: 주된 사용처 :::::

● 가전 기기, 배터리 구동 기기, 전원 기기 등 일반 전기 기기의 연구 개발, 품질 보증, 제조의 각부서

● 대학·각종 학교나 연구기관
기본 사양

Measurement lines	Single-phase/ two-wires
Measurement items	Voltage, Current, Active power, Apparent power, Power factor, Frequency, Integration (current, active power), Waveform peak (voltage and current)
Measurement ranges	[Voltage] AC/DC 15.000/30.00/150.00/300.0V [Current] AC/DC 100.00/300.0 mA, 1.0000/3.000/10.000/30.00A [Power] 1.5000 W〜9.000 kW (combination of voltage and current ranges)
Integration measurement Integration time up to 10,000 hours	[Current] No.of displayed digits: 6 digits (from 0.00000mAh, Polarity-independent integration and Sum value) [Active power] No.of displayed digits: 6 digits (from 0.00000mWh, Polarity-independent integration and Sum value)
Input resistance	2.4MΩ for voltage, 10mΩ or better for current, (50/60 Hz, direct input)
Basic accuracy	±0.1%rdg. ±0.2%f.s. (DC), ±0.1%rdg. ±0.1%f.s. (45Hz to 66Hz) Note: Provided accuracy of 1 Year, typical value
Display refresh rate	5 times per second
Frequency characteristics	DC, 45Hz to 5kHz
Waveform output	Parameter output representation: voltage, current and active power (3 simultaneous channels), Output voltage: 1V DC f.s.
Analog output (D/A output)	Parameter output representation: voltage, current active power and selected 1 item (4 simultaneous channels), Selected 1 item from apparent power, power factor, current integration, active power integration, Output voltage: ±2V DC f.s.
Functions	Rectification method switchable between AC+DC (True RMS), DC (simple average), AC (True RMS), Wave peak measurement, VT or CT ratio settings, Average function
Interface	RS-232C included as standard, GP-IB (Model 3334-01 only)
Power consumption	100V to 240V AC, 50/60Hz, 20VA max.
Dimensions and mass	210 (8.27in) W × 100 (3.94in) H × 245 (9.65in) D mm, 2.5kg (88.2oz)
Supplied accessories	Power cord ×1
