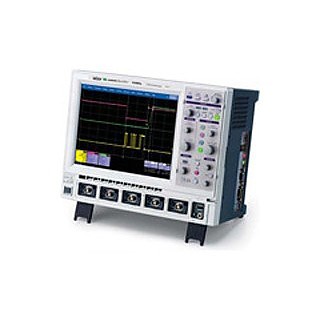

WaveSurfer Xs 오실로스코프는 언제든지 쉽고 신뢰성있는 테스팅을 위해 디자인되었습니다. 단순하고, 사용하기 쉬우며, 터치 스크린 인터페이스와 뛰어나게 개선된 샘플링 속도 등은 사용자의 작업대에 올려 놓고 사용하고 싶어 할 것입니다.

오실로스코프의 디자인은 사용자의 입맛에 맞추어 변화하는 것이 기본 규칙입니다.
큰 스크린은 신호의 미묘한 차이까지도 확실하고, 선명하고, 이해하기 쉽습니다.
작은 외형으로 언제든지 사용할 수 있으며, 이것이 가장 적합한 형태입니다..

2 채널,4 채널에 400 MHz ~600MHz의 WaveSurfer Xs 오실로스코프는 파형을 최대 2.5GS/s의 샘플링 속도로 파형을 포착합니다. 이런 성능대 각격비가 적합한 동급의 장비를 찾기가 쉽지 않을 것입니다.

르크로이 WaveStream 모드는 아날로그 오실로스코프에서 보여주듯 입력되는 신호를 256레벨의 휘도를 가지고 빠르게 업데이트 하는 기능입니다.런트, 글리치와 간은 이상 신호를 포착하는데 있어서 탁월한 성능을 가지며 2.5GS/s의 고속샘플링을 가지고 신호의 지터나 이상현상을 포착하는데 아주 유용한 기능입니다.

WaveStream은 또한 WaveStream에 의해 혼합된 이벤트를 실시간으로 샘플링된 싱글 이벤트와 연관시키는 사용자들의 판단을 뛰어 넘습니다. WaveStream모드에서 파형을 포착한 후에, 간단히 버튼을 누르면 파형을 보거아 싱글 트레이스를 확대할 수 있으며, 다시 한 번 누르는 순간 WaveStream 모드로 되돌아갑니다.

WaveSurfer Xs 오실로스코프는 메모리가 짧은 오실로스코프에서 할 수 없었던 클럭/데이터의 타이밍 에러와 같은 문제점을 파악할 수 있습니다. 100배 큰 메모리를 이용하여 해결하며 고속 샘플링과 긴 켑쳐 시간을 효과적으로 조절합니다.

Mixed Signal Oscilloscope Option: 이 옵션은 4채널 아나로그와 32 채널의 디지털 채널을 겸비하게 됩니다.

MathSurfer: 연산 기능을 추가하여, 단위 조절 및 FFT 기능을 향상 시킵니다.

WaveSurfer Xs 사용자 인터페이스와 동작은 바쁜 엔지니어들이 GUI를 통하여 자연스럽고, 확실하고 쉽게 사용할 수 있도록 고력되었습니다.
런트 또는 불규칙한 신호를 트리거하여 관측하더라도, 가장 보편적인 측정은 단 한번의 화면 터치에서 얻어 질 수 있습니다. 쉽게 사용하는 방식은 WaveSurfer Xs 오실로스코프가 표준입니다.

프런트 패널의 커서 전용 노브를 이용하여 다른 특별한 메뉴에 접근하지 않고 바로 커서의 위치를 조절 할 수 있습니다. 커서의 모양을 변경하기 위해서는 “Type”버튼을 누르기만 하면 됩니다. 입력 신호, 확대 신호 또는 연산 결과 모두에 적용이 가능합니다. 다른 오실로스코프에서는 볼 수 없는 가장 쉬운 커서 측정 방법을 제공하고 있습니다.

확대는 이 스코프에서는 매우 쉽습니다. 신호에서 원하는 부분을 박스 형태로 그리기거나 또는 “QuickZoom” 버튼을 누르십시오.파형 연산 또는 탑재되어 있으며 쉽게 사용할 수 있습니다. 추가로 파워스펙트럼 방식의 FFT는 기본으로 탑재됩니다. FFT에 익숙하지 않는 사람도 FFT 기능을 쉽게 사용하고 설정할 수 있도록 되어 있습니다.

WaveSurfer Xs 오실로스코프는 작업대에에서 아주 안정적으로 측정하는 스타일에 맞출 수 있습니다 . 23 개의 기본 측정 파라메터는 매우 빠른 답을 제공할 것입니다. .

1. 프런트 패넬에서 측정 메뉴을 선택합니다.
2. 원하는 파라메터를 선택합니다(이때 채널의 번호도 같이 선택합니다.)
3. 파라메터 측정 값이 자동으로 그리드의 아랫 부분에 나타납니다.

문서화 작업과 그 결과를 효과적으로 공유하십시오:

• 탑재된 하드디스크 드라이브로 저장
• 네트워크 하드디스크 드라이브로 저장
• 팀원에게 전자메일 발송
• 프린터로 출력
• 스코프 앞면에 설치된 USB 포트 이용
