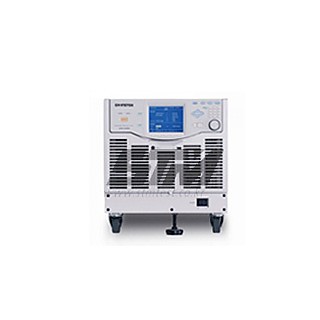

APS-2302 |
최대 출력 용량 |
AC 입력 (100 ~ 250V) | 3kVA |
DC 입력 (100 ~ 250V) | 3kW |
출력 전압 |
AC 100V | 0.0V ~ 155.0V |
AC 200V | 0.0V ~ 310.0V |
DC 100V | -220.0V ~ +220.0V |
DC 200V | -440.0V ~ +440.0V |
최대 출력 전류 |
AC 100V | 30A |
AC 200V | 15A |
DC 100V | 30A |
DC 200V | 15A |
최대 출력 피크 전류 |
100V | 120Apk |
200V | 60Apk |
주파수 |
설정 범위 (AC 모드) | 40.0Hz ~ 550.0Hz |
설정 범위 (AC+DC 모드) | 1.0Hz ~ 550.0Hz |
설정 분해능 | 0.1Hz, 설정의 ±0.01% (23℃ ± 5℃) |
출력 파형 |
파형 | Sine, Clipped Sine(3종), 임의파형 (최대 16개 저장 가능) |
라인 레귤레이션 |
≤ 0.15% |
부하 레귤레이션 |
≤ 0.15V / ±0.30V (DC), ≤0.5V / ±1.0V (4Hz ~ 550Hz) |
측정 기능 |
| 범위 | 분해능 | 정확도 |
주파수 카운터 | 1.0 ~ 550.0 Hz (AC+DC 모드) | 0.1Hz | 설정값의 ±0.01% (23℃ ± 5℃) |
RMS 전압 (AC) | 풀-스케일 100V：250.0Vrms | 0.1Vrms | (판독값의 ±0.7%) + 0.9V (40Hz ~ 550Hz) |
| 풀-스케일 200V：500.0Vrms | 0.1Vrms | (판독값의 ±0.7%) + 1.8V (40Hz ~ 550Hz) |
RMS 전류 (AC) | 풀-스케일 100V : 40A | 0.01Arms | (판독값의 ±0.7%) + 0.08A (40Hz ~ 550Hz) |
| 풀-스케일 200V : 20A | 0.01Arms | (판독값의 ±0.7%) + 0.04V (40Hz ~ 550Hz) |
DC 전류 평균 (Avg) | 풀-스케일 100V : ±40A | 0.01A | (판독값의 ±0.5%) + 0.08A |
| 풀-스케일 200V : ±20A | 0.01A | (판독값의 ±0.5%) + 0.04V |
전력 효율 (W) | 풀-스케일 100V : 3600W | 0.1W | (판독값의 ±1%) + 1.5W |
| 풀-스케일 200V : 3600W | 1W(1000W 또는 이상) | |
외부 동기 주파수 | 38.0 ~ 525.0Hz | 0.1Hz | ±0.2Hz |
출력 모드 |
ACINT 모드, AC-EXT 모드, AC-ADD 모드, AC-SYNC 모드, AC+DC-INT 모드, AC+DC-EXT 모드, AC+DC-ADD 모드, AC+DC-SYNC 모드, VCA 모드 |
내부 메모리 |
Store/Recall | 5 세트 |
입력 전원 |
AC100V ~ 230V±10% (250V 미만), 50Hz / 60Hz ±2Hz |
인터페이스 |
USB(USBTMC), RS-232, GPIB(옵션) |
크기 및 무게 |
430mm(W) X 398mm(H) X 562mm(D), 약 50 kg |
