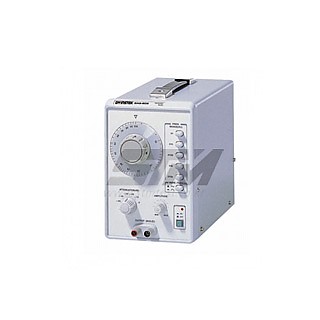

1번째 이미지 새창

GAG-809 요약정보 및 구매

제조사	GW INSTEK
브랜드	GW INSTEK
모델	GAG-809
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 GAG-810 다음 상품 AFG-3252C

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

특징 (Features)

l 10Hz~1MHz 주파수

l 0.02% Low 사인파 왜곡(GAG-810 Only)

l 6스텝의 출력 감쇠

l EXT SYNC 기능

상세설명

(Description)

GAG-809/810은 오디오 신호 같은 낮은 주파수 (<1MHz)의 해결방안을 제공하는 장비입니다.

전면부 패널의 기로 주파수 및 amplitude를 쉽게 조절하면서 각기 다른 범위를 Dial버튼으로 필요한 범위를 선택할수 있습니다. 전통적인 아날로그 사인파 외에,디지털 응용을 위한 구형파를 제공하는 GAG-809/810는 디스톨션을 미니멈 레벨로 유지하고 있습니다. 특히 500MHz ~20KHz들리는 범위에서 왜곡을 최소로 컨트롤 하여 0.02%또는 그보다 더 작게 관리하고 있습니다. 본시리즈의 외부 동기화 입력신호는 기타 측정 장비와 결합하는 것을 가능하게 합니다.

사양
(Specification)

SINE WAVE CHARACTERISTIC
Frequency Range	10Hz ~ 1MHz, 5 Ranges
Frequency Indicator	Dial Scale
Frequency Accuracy	±3% + 1Hz (at x10, x100)
Output Voltage	5 Vrms (600Ω load)
Frequency Response	10Hz ~ 1MHz ± 0.5dB(at 600Ω load) Reference Frequency (1kHz)
Distortion Factor	500Hz ~ 20kHz: ≦0.02% (GAG-809 : ≦0.1%) 100Hz ~ 100kHz: ≦0.05% (GAG-809 : ≦0.3%) (x 10 range for 100Hz, x 1k range for 100kHz) 50Hz ~ 200kHz: ≦0.3% 20Hz ~ 500kHz: ≦0.5% 10Hz ~ 1MHz: ≦1.5%
SQUARE WAVE
Output Voltage	≧10Vp-p (no load)
Overshoot	≦2% (at 1kHz, max output)
Rise & Fall Time	<200nS
Duty Ratio	50%±5%
EXT. SYNCHRONIZATION
Synchronizing Range	±1%/Vrms
Max. Allowable Input	15V (DC + AC peak)
Input Impedance	150kΩ
OUTPUT
Output Impedance	600Ω
Output Attenuator	0, -10, -20, -30, -40, -50dB 6 ranges (accuracy±1dB at 600Ω load)
POWER SOURCE
	AC 100/120/220/230V±10%, 50/60Hz
DIMENSIONS & WEIGHT
	130(W) x 210(H)x292(D)mm Approx 3 kg
