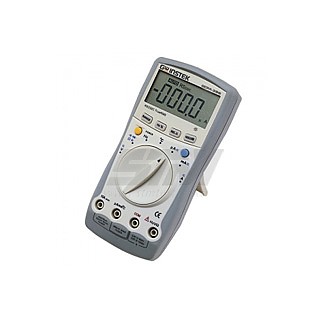

GDM-396 요약정보 및 구매

단종

제조사	GW INSTEK
브랜드	GW INSTEK
모델	GDM-396
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 GDM-398 다음 상품 GDM-356

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 기본설명

단종

상품 상세설명

1f42dd975566f7f959214f99153106b5_1488941

특징 (Features)

(GDM-451/356/350A)
* 4 1/2 Digits 19999 counts (GDM-451)
* 3 1/2 Digits 1999 counts (GDM-356/350A)
* Manual Ranging
* Continuity Beeper/Diode Test
* Data Hold
* Temperature Measurement
* Capacitance, Frequency Measurement (Except GDM-350A)

(GDM-394/396/395)
* 3999 Counts Auto/Manual Ranging
* Slim Pocket Digital Multimeter (GDM-395)
* Capacitance, Frequency Measurement
* Continuity Beeper/Diode Test
* High Energy Fuse for 10A Range (GDM-394/396)
* Data Hold/Relative Mode
* True RMS/RS232C (Only GDM-396)

Download

상세설명
(Description)

GW instek브랜드의 GDM-300/400시리즈 핸드헬드 멀티미터는 배터리 구동으로 사용이 가능하며
고정밀도를 자랑하는 서비스 엔지니어들이 많이 찾는 DMM입니다.
모든 핸드헬드 타입의 DMM의 사이즈는 작고 가벼워서 휴대하여 테스트 또는 측정을 할수 있는 특징을 갖고 있습니다.
벤치탑멀티미터 기능에 전현 손색이 없는 GDM-300/400시리즈는 퓨즈보호 전류 입력,정확한 AC측정을 위한 실효치 측정,
오토 레인징,듀티사이틀,relative모드 등 기능이 기본적으로 들어가고 배터리 수명을 유지해주는 자동 전원 off기능과 백라이트디스플레이,
로터리 선택기,누르는 버튼 및 야외 사용을 위한 온도 측정등 다양한 조작키는 사용자에게 편의성을 제공하였습니다.

SELECTION GUIDE
Special Function	GDM-451	GDM-394	GDM-396	GDM-356	GDM-350A	GDM-395
Max. Display	19999	3999	3999	1999	1999	3999
Fused 10A Range		V	V
Auto Ranging		V	V			V
Diode	V	V	V	V	V	V
Continuity	V	V	V	V	V	V
Capacitance	V	V	V	V		V
Frequency	20k	10M	10M	20k		100k
Temperature	V		V	V	V
Duty Cycle(%)		V	V			V
True RMS			V
Relative mode		V	V			V
Data Hold	V	V	V	V	V	V
RS232C			V
Display Backlight	V	V	V	V	V
Auto Power Off	V	V		V		V

사양
(Specification)

DC VOLTAGE
Range	200mV, 2V, 20V, 200V, 1000V(GDM-451/356);400mV, 4V, 40V, 400V, 1000V(GDM-394/396) 400mV, 4V, 40V, 400V, 600V (GDM-395);200mV, 2V, 20V, 200V, 500V (GDM-350A)
Best Accuracy	±(0.05%rdg + 3digits) for GDM-451 ±(0.8%rdg + 1digit) for GDM-394/396 ±(0.5%rdg + 1digit) for GDM-356 ±(0.7%rdg + 3digits) for GDM-395 ±(0.5%rdg + 2digits) for GDM-350A
Input Impedance	10MΩ
AC VOLTAGE (40Hz ~ 400Hz)
Range	2V, 20V, 200V, 750V (GDM-451/356) ; 4V, 40V, 400V, 750V (GDM-394/396) 4V, 40V, 400V, 600V (GDM-395) ; 200V, 500V(GDM-350A)
Best Accuracy	±(0.5%rdg + 10 digits) for GDM-451 ±(1%rdg + 5 digits) for GDM-394/396 ±(0.8%rdg + 3 digits) for GDM-356 ±(2.3%rdg + 5 digits) for GDM-395 ±(1.2%rdg + 10 digits) for GDM-350A
Input Impedance	10MΩ (5M for GDM-350A )(2MΩ for GDM-451)
DC CURRENT
Range	2mA, 20mA, 200mA, 20A (GDM-451);400uA,4mA,40mA,400mA,4A,10A(GDM-394/396) 200uA, 2mA, 20mA, 200mA, 10A (GDM-350A);20mA, 200mA, 20A (GDM-356)
Best Accuracy	±(0.5%rdg + 5 digits) for GDM-451 ±(1%rdg + 2 digits) for GDM-394/396/350A ±(0.8%rdg + 1 digit) for GDM-356
AC CURRENT (50Hz ~ 400Hz)
Range	20mA, 200mA, 20A(GDM-451/356);400uA,4mA,40mA,400mA,4A,10A(GDM-394/396)
Best Accuracy	±(0.8%rdg + 10 digits) for GDM-451 ±(1.5%rdg + 5 digits) for GDM-394/396 (1%rdg + 3 digits) for GDM-356
RESISTANCE
Range	7 ranges200Ω ~ 200MΩ 7 ranges (GDM-451/356) 200Ω , 2kΩ , 20kΩ , 200kΩ , 20MΩ 5 ranges (GDM-350A) 400Ω ~ 40MΩ 6 ranges (GDM-394/395/396)
Best Accuracy	±(0.3%rdg + 1 digit) for GDM-451 ±(1%rdg + 2 digits) for GDM-394/396 ±(2%rdg + 5 digits) for GDM-395 ±(0.8%rdg + 1 digit) for GDM-356 ±(0.8%rdg + 2 digits) for GDM-350A
CONTINUITY BEEPER
Buzzer sounds if conductance less than 70Ω
DIODE TEST
Open Circuit Voltage	GDM-394/395/396 : 1.48V (Approx.) GDM-356/451/350A : 2.85V (Approx.)
CAPACITANCE
Range	2nF, 20nF, 2μF, 20μF (GDM-451) 20nF, 200nF, 2μF, 100μF (GDM-356) 40nF,400nF,4μF,40μF,100μF(GDM-394/395/396)
Best Accuracy	±(3%rdg + 40 digits) for GDM-451 ±(3%rdg + 5 digits) for GDM-394/396 ±(5%rdg +10 digits) for GDM-395 ±(4%rdg + 3 digits) for GDM-356
FREQUENCY
Range	1Hz~20kHz (GDM-451/356) 10Hz ~ 10MHz (GDM-394/396) 1Hz~99.9kHz (GDM-395)
Best Accuracy	±(1.5%rdg + 5 digits) for GDM-451/356 ±(0.1%rdg + 3digits) for GDM-394/396 ±(0.7%rdg + 3digits) for GDM-395
TEMPERATURE(℃)
Range	-40℃~1000℃
Best Accuracy	±1%+30 (GDM-451); ±1%+3 (GDM-396/356/350A)
SPECIAL FUNCTION
Duty cycle, Auto Ranging (GDM-394/396) True RMS, RS-232C (GDM-396)
LCD DISPLAY
4 1/2 digits (GDM-451), 3999 counts (GDM-394/395/396), 3 1/2 digits (GDM-356/350A )
POWER SOURCE
Single 9V battery (6F22), Cell Battery for GDM-395(CR2032)
DIMENSIONS & WEIGHT
85(W) x 177(H) x 40(D) mm , Approx.330g (GDM-394/396) 80(W) x 165(H) x 38.3(D) mm, Approx. 275g (GDM-451/356) 73.5(W) x 130(H) x 35(D) mm, Approx. 156g (GDM-350A) 56(W) x 110(L) x 11.5(D) mm, Approx. 97g (GDM-395)
