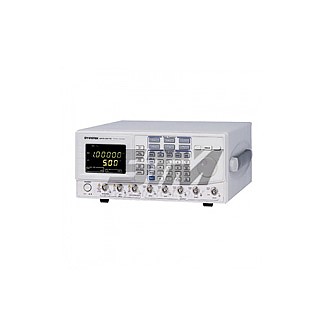

1번째 이미지 새창

GFG-3015 요약정보 및 구매

제조사	GW INSTEK
브랜드	GW INSTEK
모델	GFG-3015
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 GFG-8020H 다음 상품 GAG-810

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

특징 (Features)

l 0.01Hz~15MHz 주파수 대역

l 10mHz최고 주파수 분해능

l 0.02%±5카운트 주파수 정확도

l 주파수 및 진동 듀얼 디스플레이

l 150MHz 고분해능 INT/EXT 6디지트 카운티

l 사인파,구형파,삼각파,펄스파,AM,FM Sweep /TTL트리거 게이트 또는 버스트 출력

l IN/EXT AM/FM 변조

l LIN/LOG Sweep 모드

l DC오프셋 제어

l VCF 100:1외부 주파수 제어

l GCV동기화 출력 가능

l STNC 출력

l 출력 과부하 보호 가능

l RS-232C 인터페이스

상세설명

(Description)

GFG-3015는 다양한 기능과 안정된 정확도를 모두 제공하는 15MHz대역의 함수 발생기입니다.

주파수 피드백 테크놀로지에 힘입어 GFG-3015는 0.2%의 매우 안정된 주파수 정확도 및 10mHz의 최고 분해능을 자랑합니다. 10개의 패널 셋팅을 저장하여 미리 설정한 출력을 쉽게 불러올 수 있습니다.

AM/FM 게이트,버스트, 트리거 및 5세트의 기본 출력 파형 150MHz 카운터,VCF 제어, 특정 목적의 다른 출력과 같은 매우 다양한 기능성은 본제품의 뛰어난 장점입니다. 이런 차별화된 특징으로 수리센터 생산 시험 개발 및 교육기관에서도 매우 애용되는 제품입니다.

사양
(Specification)

MAIN
Output Waveforms	Sine, Square, Triangle, Ramp, Pulse, AM, FM, Sweep, Trigger, Gate or Burst
Frequency Range	10mHz~15MHz in 8 frequency range(auto switch)
Frequency Resolution	15MHz~150kHz(100Hz) 1.5MHz~15kHz(10Hz) 150kHz~1.5kHz(1Hz) 15kHz~150Hz(0.1Hz) 1.5kHz~15Hz(10mHz) 150Hz~1.5Hz(10mHz) 15Hz~0.15Hz(10mHz) 1.5Hz~0.01Hz(10mHz)
Frequency Accuracy	0.02% ±5 count
Output Impedance	50Ω±10%
Amplitude Range	10.00V ~ 0.01V(into 50Ω) 4 amplitude range \|Vac peak\| + \|Vdc\| = 5V Resolution : 10mV (10.00V ~ 0.01V)
Amplitude Accuracy	<3% ± 5count at 10Hz ~ 1MHz <10% ± 5count at 1MHz ~ 15MHz
Amplitude Unit	Vpp , Vrms , dBm
DC Offset	-5V ~ 5V (into 50Ω); resolution 10mV
DC Offset Accuracy	<3%±3count at minimum amplitude
Duty Control	80% ~ 20%, ~ 1MHz; resolution 1%
Duty Accuracy	<1% ~ 1MHz at 50% duty
Display	Dual display for frequency 6 digits and amplitude 4 digits
SINE WAVE
Distortion	<0.5%(-46dBc), 10Hz~ 100kHz <-30dBc, ~15MHz (1Vpp~10Vpp)
TRIANGLE WAVE
Linearity Error	<1% of full scale output at 100Hz
SQUARE WAVE
Asymmetry	±1% of period + 3nS
Rise or Fail Time	<18 nS
SYNC OUTPUT
Impedance	50Ω±10%
Level	>1Vp-p open circuit
MODULATION CHARACTERISTICS
Types	AM, FM, Sweep, Trigger(int/ext), Gate or Burst (implement by trigger type)
Waveform	Sine, Square, Triangle, Ramp or Variable Symmetry Pulse
Rate Frequency Range	10mHz~10kHz in 3 frequency range (auto switch)
Rate Frequency Accuracy	5% ±1 count
Rate Frequency Resolution	10.0kHz~0.1kHz(100Hz) 99Hz~1Hz(1Hz) 0.99Hz ~ 0.01Hz(0.01Hz)
Symmetry	90% : 10% : 90%; resolution : 1%
Symmetry Accuracy	±1 count(<± 1%)
Output Level	>1Vpp into 10kΩ load
Sine Wave Distortion	<2% from 10Hz ~ 10kHz
AMPLITUDE MODULATION
Depth	0 ~ 100%
Modulation Frequency Rate	0.01Hz ~ 10kHz(INT) ; DC ~ 1MHz(EXT)
Carries -3dB Bandwidth	<100Hz to >5MHz
External Sensitivity	<10Vpp for 100% modulation
FREQUENCY MODULATION
Deviation	0 ~ ±15%
Modulation Frequency Rate	0.01Hz ~ 10kHz(INT) ; DC ~ 50kHz(EXT)
External Sensitivity	<5Vpp for 15% deviation
SWEEP CHARACTERISTICS
Sweep Range	15MHz ~ 150kHz; 1.5MHz ~ 15kHz; 150kHz ~ 1.5kHz; 15kHz ~ 150Hz; 1.5kHz ~ 15Hz; 150Hz ~ 1.5Hz; 15Hz ~ 0.15Hz; 1.5Hz ~ 0.01Hz
Width	>100:1(in the same frequency range)
Rate	0.01Hz ~ 10kHz
Symmetry Control	90% ~ 10%, resolution:1%
Mode	Linear /Log sweep
Sweep Output	0>-5Vpp into 10kΩ
TRIGGER CHARACTERISTICS
Start/Stop Phase Range	80° ~ 90°
Rate	0.1Hz ~ 10kHz
Frequency Range	0.1Hz ~ 1MHz(Useful ~ 10MHz)
Ext Trig Frequency Range	DC ~ 1MHz, TTL compatible input level
Gate or Burst	Implement by trigger setting
VCF
Range	100:1 (0 ~ 10V ±1V)
Input Linearity	<0.5% ~ 1MHz, <5% ~ 10MHz
Input Impedance	10 kΩ
GCV OUTPUT
	0.2V ~ 2V as per different frequencies in the same frequency range
FREQUENCY COUNTER
INT/EXT	Switch selector
Range	5Hz ~ 150MHz EXT
Accuracy	Time base accuracy ±1 count
Time Base	±20ppm(23°C ±5°C) after 30 minutes warm up
Resolution	100nHz for 0.1Hz, 1Hz for 100MHz
Input Impedance	1MΩ // 150pF
Sensitivity	<35mVrms(5 ~ 100MHz), <45mVrms(100MHz~150MHz)
MEMORY
Save/Recall	10 sets of front panel setting memories
INTERFACE
	RS-232C
POWER SOURCE
	AC115V/230V ±15%, 50/60Hz
ACCESSORIES
	User manual x 1 Power cord x 1 Test Lead GTL-101 x 2
DIMENSIONS & WEIGHT	290(W) x142(H) x 460(D)mm, Approx. 5kg
