MSO4012(100MHz 2ch Logic 16ch),MSO4014(100MHz 4ch Logic 16ch),
MSO4022(200MHz 2ch Logic 16ch),MSO4024(200MHz 4ch Logic 16ch),
MSO4032(350MHz 2ch Logic 16ch),MSO4034(350MHz 4ch Logic 16ch),
MSO4052(500MHz 2ch Logic 16ch),MSO4054(500MHz 4ch Logic 16ch)
특징
> 100/200/350/500MHz 대역폭
> 아날로그 샘플링 속도 4GS/s, 디지털 샘플링 속도 1GS/s> 아날로그 입력 2/4 채널
> 디지털 로직 입력 16 채널
> 아날로그 파형 갱신 속도 110,000wfms/s, 디지털 로직 파형 갱신 속도 85,000wfms/s
> 혁신적인 "UltraVision" 기술 적용
> 실시간 파형 기록, 저장 및 분석 기능 내장
> USB Host& Device, LAN(LXI-C), VGA, AUX, GPIB(Option : USB to GPIB Adaptor)
화면
최대 파형포착속도 110kwfms/s
대용량메모리 및 파형조절
실시간 파형기록, 재생, 분석

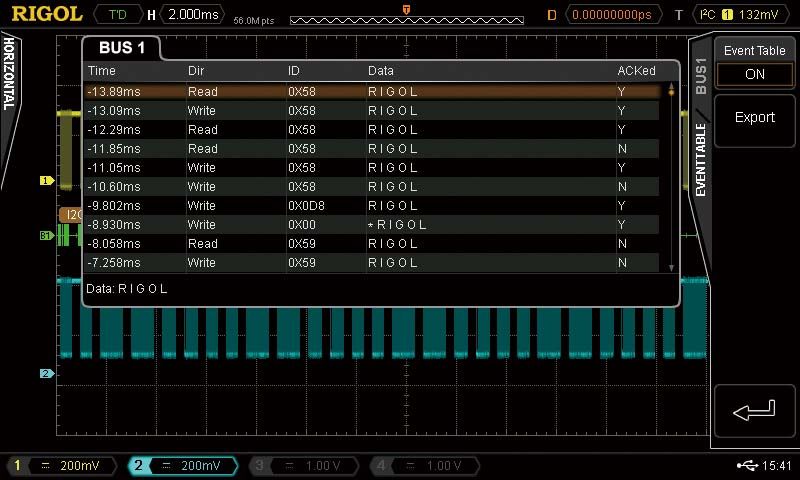

Serial bus 트리거 및 디코딩
아날로그신호와 디지털신호의 혼합 신호분석
Mask (Pass/Fail)기능
사양
Model | MSO4012 / MSO4022 / MSO4032 / MSO4052 MSO4014 / MSO4024 / MSO4034 / MSO4054 |
Analog Channels | 2 or 4 |
Digital Logic Channels | 16 |
Frequency Bandwidth | 100/200/350/500 MHz |
Memory Depth | 140Mpts (analog), 28Mpts (digital) |
Waveform Acquisition Rate | 110,000wfms/s (analog), 85,000wfms/s (digital) |
표준부속품
> Power Cord conforming to the standard of the country
> USB Data Cable> 2 or 4 Passive Probes (500 MHz) (RP3500A)
> 1 set logic analysis probe (for MSO) (RPL2316)
> Quick Guide (Hard Copy)
> Resource CD (User’s Guide and Application Software)
옵션
> UPA-DS : Power Analysis PC Software
> FPCS-DS4000 : Front cover
> RM-DS-4000 : Rack mount kit> SD-RS232-DS4k : RS232/UART decording kit
> SD-I2C/SPI-DS4k : I2C/SPI decording kit
> SD-CAN-DS4k : CAN decording kit
> SD-Flexray-DS4k : Flexray decording kit
