최대 작동 전압 650V에 대응
165W · 330W · 1000W의 3 타입
부스터 (1000W 타입 전용) 연결에서 최대 9kW/450A을 실현
정전류 · 정 저항 · 정전압 · 정 전력 · 정전류 + 정전압 · 정 저항 + 정 전압 모드에 대응
시퀀스 기능 (최대 1024step)
고전압 관측 용 전압 모니터 단자
USB2.0, GPIB, RS-232C 표준 장비

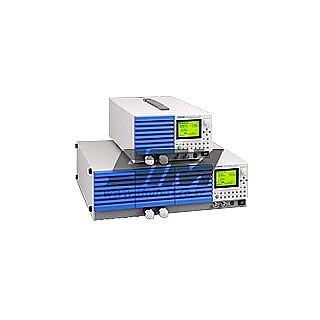

라인업



PLZ164WH	165W, 5 ~ 650V, 8.25A, 다기능 · 고전압 전자 부하 장치
PLZ334WH	330W 5V ~ 650V, 16.5A, 다기능 · 고전압 전자 부하 장치
PLZ1004WH	1000W 5V ~ 650V, 50A, 다기능 · 고전압 전자 부하 장치
PLZ2004WHB	2000W 5V ~ 650V, 100A, PLZ1004WH 용 부스터





PLZ5004WH SR NEW	5000W 5 ~ 650V, 250A, 스마트 랙
PLZ7004WH SR NEW	7000W 5 ~ 650V, 350A, 스마트 랙
PLZ9004WH SR NEW	9000W 5 ~ 650V, 450A, 스마트 랙
PLZ9004WH LP NEW	9000W 5 ~ 650V, 450A,로드 팩
PLZ11004WH LP NEW	11000W 5 ~ 650V, 550A,로드 팩
PLZ13004WH LP NEW	13000W 5 ~ 650V, 650A,로드 팩



개요

EV · HEV 높은 전압 변환기.
부스터 대용량을 저가로 실현!

최근 EV · HEV 등의 자동차 전장품 시장, 태양 광, 연료 전지, 이차 전지 등의 신 에너지 시장 이들을 구성하는 각종 장치의 고전압 대용량화가 진행되어, 평가 장치가되는 전자로드 에도 그 대응 요구가 높아지고 있습니다. PLZ-4WH 시리즈는 기존 모델 (PLZ-4W 시리즈)의 뛰어난 조작성을 계승하면서, 최대 동작 전압을 650V로 확장. 또한 부스터 (PLZ2004WHB)를 연결하여 최대 9kW/450A을 공간 절약하고 저가로 제공합니다. 인터페이스도 USB/GPIB/RS-232C 3 종을 표준 장비하고 자동 시험에도 대응합니다.

용도 (예)

• EV, HEV 용 고전압 컨버터 평가 시험
• 태양 광, 연료 전지, 이차 전지 등의 평가 시험
• 고전압 장치 평가 시험

특징

사용의 용이성이 확실한 시험 지원

전면 패널은 당사 다기능 직류 전자 부하 장치 PLZ-4W 전 시리즈 공통이되고 있습니다. 조작성을 통일하는 것으로, 시험의 설정이 쉽고 빠르게 할 수 있습니다.



최대 650V까지 대응

최대 입력 전압 650V까지 대응 해, EV, HEV 용 차량용 충전기, DC / DC 컨버터, 배터리의 평가 고전압 직류 급전 시스템 용 전력 평가, 유럽 등 삼상 400V 계 입력 전원의 PFC 시험, 또한 이들에게 관련 고전압 부품의 평가 · 시험이 가능합니다. 또한, 고전압뿐만 아니라 동작 영역을 더욱 확대했습니다. (그림 참조) 5V에서 동작 가능하며, 0.5V ~ 5V에서 전류를 감소하고 사용 할 수 있습니다.



전압 · 전류 측정을 간단하게

절연 전류 모니터 단자에 가세 절연 전압 모니터 단자를 전면 패널에 장착했습니다. 고액의 고전압 프로브를 사용하지 않고 안심하고 오실로스코프 등으로 간이 전압 · 전류 측정이 가능합니다.

• 650V 범위 설정시 / 100:1
• 65V 범위 설정시 / 10:1







통신 기능을 풀 장비

USB/GPIB/RS-232C를 표준 장비하고 있기 때문에,











PLZ164WH/PLZ334WH/PLZ1004WH 사양

정격



형명	PLZ164WH	PLZ334WH	PLZ1004WH
동작 전압	5V ~ 650V
전류	8.25A	16.5A	50A
전력	165W	330W	1000W
최소 작동 전압 ※ 1	0.5V
로드 오프시의 입력 저항	2.21 [MΩ] ※ 2

※ 1 미터에 전류가 흐르기 시작 최소 전압. 부하 입력 단자에서.
※ 2 동 기종에 의한 병렬 운전의 경우 2.21 / 대수 [MΩ]. PLZ2004WHB 의한 병렬 운전의 경우 2.21 [MΩ].



정전류 (CC) 모드



형명			PLZ164WH	PLZ334WH	PLZ1004WH
작동 범위	H 레인지		0 ~ 8.25A	0 ~ 16.5A	0 ~ 50A
	M 레인지		0 ~ 825mA	0 ~ 1.65A	0 ~ 5A
	L 레인지		0 ~ 82.5mA	0 ~ 165mA	0 ~ 500mA
설정 가능 범위	H 레인지		0 ~ 8.6625A	0 ~ 17.325A	0 ~ 52.5A
	M 레인지		0 ~ 866.25mA	0 ~ 1.7325A	0 ~ 5.25A
	L 레인지		0 ~ 86.625mA	0 ~ 173.25mA	0 ~ 525mA
분해능	H 레인지		300μA	1mA	2mA
	M 레인지		30μA	100μA	200μA
	L 레인지		3μA	10μA	20μA
설정 정확도	H, M 레인지		± (0.2 % of set + 0.1 % of fs ※ 1)
	L 레인지	300μA 이상	± (0.2 % of set + 0.1 % of fs)
		300μA 미만	± (0.2 % of set + 0.1 % of fs) + Vin ※ 2/2.21 [MΩ]
	병렬 운전		± (1.2 % of set + 1.1 % of fs ※ 1)
입력 전압 변동 * 3	H, M 레인지		20mA
	L 레인지		2mA
리플	rms ※ 4		2mA	4mA	12mA
	pp ※ 5		20mA	40mA	120mA
	병렬 운전 (TYP)	rms ※ 4	동종의 병렬 운전에서는 개별 사양 × 대수  PLZ2004WHB 의한 병렬 운전에서는 PLZ1004WH 개별 사양 × (총 전력 용량 / 1kW)
		pp ※ 5

※ 1 범위의 풀 스케일 그러나 M 범위는 H 범위의 풀 스케일
※ 2 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압
※ 3 정격 전력 / 650V의 전류에서 입력 전압을 5V에서 650V까지 변화시켰다 때
※ 4 측정 주파수 대역 : 10Hz ~ 1MHz
※ 5 측정 주파수 대역 : 10Hz ~ 20MHz



정 저항 (CR) 모드



형명		PLZ164WH	PLZ334WH	PLZ1004WH
동작 범위 ※ 1	H 레인지	1.65S ~ 30μS	3.3S ~ 60μS	10S ~ 200μS
		(606.06mΩ ~ 33.333kΩ)	(303.03mΩ ~ 16.666kΩ)	(100mΩ ~ 5kΩ)
	M 레인지	165mS ~ 3μS	330mS ~ 6μS	1S ~ 20μS
		(6.06Ω ~ 333.333kΩ)	(3.03Ω ~ 166.666kΩ)	(1Ω ~ 49.999kΩ)
	L 레인지	16.5mS ~ 0.3μS	33mS ~ 0.6μS	100mS ~ 2μS
		(60.606Ω - 3.333MΩ)	(30.303Ω - 1.666MΩ)	(10Ω - 500kΩ)
설정 가능 범위	H 레인지	1.7325S ~ 0 S	3.465S ~ 0 S	10.5S ~ 0 S
		(577.2mΩ ~ OPEN)	(288.6mS ~ OPEN)	(95.23mΩ ~ OPEN)
	M 레인지	173.25mS ~ 0 S	346.5mS ~ 0 S	1.05S ~ 0 S
		(5.772Ω ~ OPEN)	(2.886Ω ~ OPEN)	(952.3mΩ ~ OPEN)
	L 레인지	17.325mS ~ 0 S	34.65mS ~ 0 S	105mS ~ 0 S
		(57.72Ω ~ OPEN)	(28.86Ω ~ OPEN)	(9.523Ω ~ OPEN)
분해능	H 레인지	30μS	60μS	200μS
	M 레인지	3μS	6μS	20μS
	L 레인지	0.3μS	0.6μS	2μS
설정 정확도 ※ 2	H, M 레인지	± (0.5 % of set ※ 3 + 0.5 % of fs ※ 4)
	L 레인지	± (0.5 % of set ※ 3 +0.5 % of fs) + Vin ※ 5/2.21 [MΩ]
	병렬 운전 (TYP)	± (1.2 % of set +1.1 % of fs ※ 4)

※ 1 컨덕턴스 [S] = 입력 전류 [A] / 입력 전압 [V] = 1 / 저항 값 [Ω]
※ 2 입력 전류 전환율. 센싱 끝에서
※ 3 set = Vin / Rset
※ 4 M 레인지시는 H 레인지의 풀 스케일
※ 5 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압



정전압 (CV) 모드



형명		PLZ164WH	PLZ334WH	PLZ1004WH
작동 범위	H 레인지	5V ~ 650V
	L 레인지	5V ~ 65V
설정 가능 범위	H 레인지	0V ~ 682.5V
	L 레인지	0V ~ 68.25V
분해능	H 레인지	20mV
	L 레인지	2mV
설정 정확도 ※ 1		± (0.2 % of set + 0.2 % of fs)
	병렬 운전 (TYP)	± (0.2 % of set + 0.2 % of fs)
입력 전류 변동 ※ 2		65mV

※ 1 입력 전압 동작 범위 내에서 원격 감지시 감지 끝에서. 병렬 운전시도 마찬가지.
※ 2 입력 전압 5V 정격 전압의 10 % ~ 100 %의 전류의 변화에 대해 (원격 감지시)



정 전력 (CP) 모드



형명			PLZ164WH	PLZ334WH	PLZ1004WH
작동 범위	H 레인지		16.5W ~ 165W	33W ~ 330W	100W ~ 1000W
	M 레인지		1.65W ~ 16.5W	3.3W ~ 33W	10W ~ 100W
	L 레인지		0.165W ~ 1.65W	0.33W ~ 3.3W	1W ~ 10W
설정 가능 범위	H 레인지		0W ~ 173.25W	0W ~ 346.5W	0W ~ 1050W
	M 레인지		0W ~ 17.325W	0W ~ 34.65W	0W ~ 105W
	L 레인지		0W ~ 1.7325W	0W ~ 3.465W	0W ~ 10.5W
분해능	H 레인지		10mW	20mW	100mW
	M 레인지		1mW	2mW	10mW
	L 레인지		0.1mW	0.2mW	1mW
설정 정확도	H, M 레인지		± (3 % of fs ※ 1)
	L 레인지	0.25W 이상	± (3 % of fs)
		0.25W 미만	± (3 % of fs + Vin ※ 2/2.21 [MΩ])
	병렬 운전 (TYP)		± (5 % of fs ※ 1) (at 23 ℃ ± 5 ℃)

※ 1 M 범위에서 H 범위의 풀 스케일
※ 2 Vin : 후면 부하 입력 단자 전압 또는 센싱 단자 전압



전압계



형명		PLZ164WH	PLZ334WH	PLZ1004WH
표시	H 레인지	0.00V ~ 650 .. 00V
	L 레인지	0.000V ~ 65.000V
정확도		± (0.1 % of rdng + 0.1 % of fs)
	병렬 운전 (TYP)



전류계



형명		PLZ164WH	PLZ334WH	PLZ1004WH
표시	H, M 레인지	0.0000A ~ 8.2500A	0.000A ~ 16.500A	0.00A ~ 50.000A
	L 레인지	0.000mA ~ 82.500mA	0.00mA ~ 165.00mA	0.00 mA ~ 500.00mA
정확도	H, M, L 레인지	± (0.2 % of rdng + 0.3 % of fs ※ 1)
	병렬 운전	± (1.2 % of rdng + 1.1 % of fs ※ 1)

※ 1 M 범위에서 H 범위의 풀 스케일



전력계



형명			PLZ164WH	PLZ334WH	PLZ1004WH
표시 ※ 1	H, M 레인지		0.00W ~ 165.00W	0.00W ~ 330.00W	0.0W ~ 1000.0W
	L 레인지	CP 모드 이외	0.000W ~ 53.625W	0.00W ~ 107.25W	0.0W ~ 325.00W
		CP 모드	0.0000W ~ 1.6500W	0.0000W ~ 3.3000W	0.000W ~ 10.000W

※ 1 전압 표시 값과 전류 표시 값의 곱을보기



스위칭 모드



형명		PLZ164WH	PLZ334WH	PLZ1004WH
동작 모드		CC 및 CR
듀티 비 설정		5 % ~ 95 % ※ 1 0.1 % 단계
주파수 설정 범위		1Hz ~ 4kHz
주파수 설정 분해능	1Hz ~ 10Hz	0.1Hz
	10Hz ~ 100Hz	1Hz
	100Hz ~ 1kHz	10Hz
	1kHz ~ 4kHz	100Hz
주파수 설정 정확도		± (0.5 % of set)

※ 1 최소 시간 폭은 50μs입니다. 1kHz ~ 4kHz에서는 최대 듀티 사이클은 그것에 의해 제한됩니다.



슬 루율



형명		PLZ164WH	PLZ334WH	PLZ1004WH
설정 범위 ※ 1	H 레인지	0.132mA/μs ~ 0.132A/μs	0.264mA/μs ~ 0.264A/μs	0.8mA/μs ~ 0.8A/μs
	M 레인지	13.2μA/μs ~ 13.2mA/μs	26.4μA/μs ~ 26.4mA/μs	80μA/μs ~ 80mA/μs
	L 레인지	1.32μA/μs ~ 1.32mA/μs	2.64μA/μs ~ 2.64mA/μs	8μA/μs ~ 8mA/μs
분해능 (설정 범위)	H 레인지	50μA (13.2 ~ 132 [mA / μs])	100μA (26.4 ~ 264 [mA / μs])	300μA (80 ~ 800 [mA / μs])
		5μA (1.32 ~ 13.2 [mA / μs])	10μA (2.64 ~ 26.4 [mA / μs])	30μA (8 ~ 80 [mA / μs])
		0.5μA (0.132 ~ 1.32 [mA / μs])	1μA (0.264 ~ 2.64 [mA / μs])	3μA (0.8 ~ 8 mA / μs])
	M 레인지	5μA (1.32 ~ 13.2 [mA / μs])	10μA (2.64 ~ 26.4 [mA / μs])	30μA (8 ~ 80 [mA / μs])
		0.5μA (0.132 ~ 1.32 [mA / μs])	1μA (0.264 ~ 2.64 [mA / μs])	3μA (0.8 ~ 8 mA / μs])
		0.05μA (13.2 ~ 132 [μA / μs])	0.1μA (26.4 ~ 264 [μA / μs])	0.3μA (80 ~ 800 [μA / μs])
	L 레인지	0.5μA (0.132 ~ 1.32 [mA / μs])	1μA (0.264 ~ 2.64 [mA / μs])	3μA (0.8 ~ 8 mA / μs])
		0.05μA (13.2 ~ 132 [μA / μs])	0.1μA (26.4 ~ 264 [μA / μs])	0.3μA (80 ~ 800 [μA / μs])
		0.005μA (1.32 ~ 13.2 [μA / μs])	0.01μA (2.64 ~ 26.4 [μA / μs])	0.03μA (8 ~ 80 [μA / μs])
설정 정확도 ※ 2		± (10 % of set + 25μs)

※ 1 정전류 모드에서. 정 저항 모드에서는 각 레인지의 최대 슬루 레이트는 1 / 10입니다.
※ 2 정격 전류의 2 % ~ 100 % (M 범위는 20 % ~ 100 %)의 전류 변화에 대에서 10 % ~ 90 %에 도달 할 때까지의 시간.



기타 기능



형명		PLZ164WH	PLZ334WH	PLZ1004WH
소프트 스타트
동작 모드		CC 모드
시간 설정 범위 ※ 1		1,2,5,10,20,50,100,200 ms ※ 1 입력 전류가 10 % ~ 90 %에 도달하는 시간
시간 설정 정확도		± (30 % of set + 100μs)
응답
응답 속도	CC / CR 모드	4 단계로 전환 가능 (1 / 1, 1 / 2, 1 / 5, 1 / 10)
	CV 모드	5 단계로 전환 가능 (100,10,1,1 / 10,1 / 100)
원격 탐사
보증 가능 전압	편도	2V
보호 기능
과전압 보호 (OVP)		범위 정격 전압의 110 %
과전류 보호 (OCP)		0.01A 정격 전류의 110 % 또는 각 레인지의 최대 전류의 110 %  로드 해제 또는 제한 선택 가능
과 전력 보호 (OPP)		정격 전력의 0.1 %에서 110 % 또는 각 레인지의 최대 전력의 110 %  로드 해제 또는 제한 선택 가능
과열 보호 (OHP)		방열판 온도가 90 ℃에 도달하면로드 해제
저전압 감지 (UVP)		Off 5V ~ 650V로 설정 가능
역접 보호 (REV)		퓨즈에 의한 다. ALM 발생으로로드 해제
시퀀스 기능
기본적인 시퀀스	동작 모드	CC, CR, CV, CP
	최대 스텝 수	256
	단계 실행 시간	1ms - 999h59min
	시간 분해능 (설정 범위)	1ms (1ms ~ 1min), 100ms (1min ~ 1h), 1s (1h ~ 10h), 10s (10h ~ 100h), 1min (100h ~ 999h59min)
퍼스트 시퀀스	동작 모드	CC, CR
	최대 스텝 수	1024
	단계 실행 시간	100μs ~ 100ms
	시간 분해능	100μs
기타
경과 시간 표시		로드 온에서로드 해제까지의 시간을 측정, On / Off 가능 1s ~ 999h59min59s
자동로드 오프 타이머		설정 시간 후에 자동으로로드 해제 1s ~ 999h59min59s 또는 Off로 설정 가능
아날로그 외부 제어 (EXT CONT 커넥터)
로드 온 오프 제어 입력		논리 레벨 전환, 10kΩ에서 5V로 풀업 (CMOS 레벨 신호)
외부 레인지 전환 입력 ※ 1		2 비트, 10kΩ에서 5V로 풀업 (CMOS 레벨 신호)
트리거 입력		H를 10μs 이상 입력했을 때 포즈 해제 (5V 계 CMOS 레벨 신호) 100kΩ의 풀다운
외부 알람 입력		L에서 알람 작동 10kΩ에서 5V로 풀업 (CMOS 레벨 신호)
경보 상태 출력		경보 (OVP, OCP, OPP, OHP, REV) 작동 및 외부 알람 입력시 온, 오픈 콜렉터 (포토 커플러) ※ 2
로드 온 상태 출력		로드 온시 온, 오픈 콜렉터 (포토 커플러) ※ 2
레인지 상태 출력		2 비트, 오픈 콜렉터 (포토 커플러) ※ 2
짧은 신호		릴레이 접점 출력 (30Vdc/1A)
외부 전압 제어 입력 (CC, CR, CV, CP 모드) ※ 3		CC, CR, CV, CP의 각 모드에서 가능  0 ~ 10V 정격 전류, 정격 전압, 정격 전력의 0 ~ 100 % (CC, CV, CP)  0 ~ 10V에서 최대 저항 값 ~ 최소 저항 값 (CR)
외부 저항 제어 입력 (CC, CR, CV, CP 모드) ※ 3		0 ~ 10kΩ에서 정격 전류, 정격 전압, 정격 전력의 0 ~ 100 % 또는 100 ~ 0 % (CC, CV, CP)  0 ~ 10kΩ 최대 저항 값 ~ 최소 저항 값 또는 최소 저항 값 ~ 최대 저항 값 (CR )
외부 CV 전압 제어 입력		0 ~ 10V 정격 전압의 0 ~ 10 %
전류 모니터 출력		10V fs (H / L 범위), 1V fs (M 레인지) 출력 임피던스 1kΩ
전압 모니터 출력		각 레인지의 fs 당 10V 출력 임피던스 1kΩ
전면 BNC 단자
트리거 출력		시퀀스 동작, 스위칭 동작, GPIB의 GET 명령 입력시 펄스를 출력
전류 모니터 출력		풀 스케일 당 10V (H / L 범위), 풀 스케일 당 1V (M 레인지)
전압 모니터 출력		각 범위의 풀 스케일 당 6.5V
통신 기능
GPIB		IEEE std. 488.1-1987  SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1  SCPI 및 IEEE std. 488.2-1992 사양의 명령 세트에 대응
RS232C		D-SUB 9pin (EIA-232-D)  전송 속도 2400/4800/9600/19200bps  데이터 비트 1 정지 비트 1 / 2, 패리티 없음 흐름 제어 Xon / Xoff  SCPI 및 IEEE std.488.2-1992 사양의 명령 세트에 지원
USB		USB 2.0 12Mbps. USBTMC-USB488 디바이스 클래스에 따라

※ 1 전면 패널 설정이 H 레인지의 경우에만 유효
※ 2 포토 커플러의 최대인가 전압은 30V 최대 전류는 8mA
※ 3 CP, CV 모드에서는 외부 CV 전압 제어 입력을 사용할 수 없습니다.



일반 사양



형명		PLZ164WH	PLZ334WH	PLZ1004WH
입력 전압 범위 / 입력 주파수 범위		100Vac ~ 240Vac (90Vac ~ 250Vac) 단상 연속 / 47Hz ~ 63Hz
소비 전력		80VAmax	90VAmax	160VAmax
돌입 전류 ※ 1		140Amax
보호 도체 전류 (100V, 50Hz시 대표 값)		600μA
동작 온도 범위 / 작동 습도 범위		0 ℃ ~ 40 ℃ / 20 % rh ~ 85 % rh (결로 없을 것)
저장 온도 범위 / 저장 습도 범위		-20 ℃ ~ 70 ℃ / 90 % rh 이하 (결로 없을 것)
대 접지 전압		± 750Vdc
절연 저항	차 ⇔ 입력 단자	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
	차 ⇔ 샤시	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
	입력 단자 ⇔ 샤시	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
내전압	차 ⇔ 입력 단자	1500V Vac 1 분간 이상 없음
	차 ⇔ 샤시	1500V Vac 1 분간 이상 없음
	입력 단자 ⇔ 샤시	1000V Vdc 1 분간 이상 없음
외형 치수 (최대 치수) mm		214.5W × 124 (155) H × 400 (470) Dmm		429.5 (455) W × 128 (150) H × 400 (470) Dmm
질량		약 7kg	약 8kg	약 16kg
배터리 백업		구성 정보를 백업
부속품		전원 코드 1 개 (SVT3 18AWG 3P 플러그 부착 선 길이 2.4m),  부하 입력 단자 커버 1 개,  부하 입력 단자 커버 용 잠금 플레이트 2 개,  부하 입력 단자 용 나사 세트 2 세트,  CD-R ※ 2 1 장  설치 가이드 (화 · 영) 1 권,  빠른 참조 (화) 1 권,  빠른 참조 (영어) 1 권
전자기 호환성 ※ 3		다음 규격에 적합  Immunity IEC61326-1 : 2006 Class A  Emission IEC61326-1 : 2006 Class A  IEC61000-3-2 : 2006 + A1 : 2009 + A1 : 2009  IEC61000-3-3 : 2008
안전 ※ 4		다음 규격에 적합한  저전압 지침 2006/95/EC  EN61010-1 : 2001

※ 1 100Vac 입력시는 약 70A
※ 2 CD-R 응용 프로그램 및 샘플, 사용자 설명서, 통신 인터페이스 매뉴얼, VISA 라이브러리 (KI-VISA)을수록
※ 3 패널 CE 마킹 표시가있는 모델에만. 특주품, 개조 품에는 적용되지 않습니다.
※ 4 개 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우 안전은 보장되지 않습니다.



PLZ2004WHB 사양

정격



동작 전압	5V ~ 650V
전류	100A
전력	2000W
최소 작동 전압 ※ 1	0.5V
로드 오프시의 입력 저항	2.21 [MΩ] ※ 2

※ 1 미터에 전류가 흐르기 시작 최소 전압. 부하 입력 단자에서
※ 2 마스터 기 (PLZ1004WH)를 연결 한 상태에서



정전류 (CC) 모드



작동 범위	H 레인지	0 ~ 100A
	M 레인지	0 ~ 10A
	L 레인지	0 ~ 1A
설정 가능 범위	H 레인지	0 ~ 105A
	M 레인지	0 ~ 10.5A
	L 레인지	0 ~ 1.05A
분해능 ※ 1	H 레인지	10mA
	M 레인지	1mA
	L 레인지	0.1mA
설정 정확도 ※ 2	H, M, L 레인지	± (1.2 % of set + 1.1 % of fs ※ 3)
리플 ※ 2	H, M, L 레인지	PLZ1004WH 개별 사양 × (총 전력 용량 / 1kW) (TYP)

※ 1 PLZ2004WHB을 1 개 연결했을 때.
※ 2 마스터 기기에 연결 한 상태
※ 3 범위의 풀 스케일 그러나 M 범위는 H 범위의 풀 스케일.



정 저항 (CR), 정전압 (CV), 정 전력 (CP) 모드 설정 정확도



CR 모드	H, M, L 레인지	± (1.2 % of set + 1.1 % of fs ※ 1) (TYP)
CV 모드	H, L 레인지	± (0.2 % of set + 0.2 % of fs) (TYP)
CP 모드	H, M, L 레인지	± (5 % of fs ※ 1) 23 ℃ ± 5 ℃에서 (TYP)



측정 기능



전압계	정확도	H, L 레인지	± (0.1 % of rdng + 0.1 % of fs) (TYP)
전류계		H, M, L 레인지	± (1.2 % of rdng + 1.1 % of fs ※ 1) (TYP)
전력계			전압계 표시 값과 전류계 표시 값의 곱을보기

※ 1 M 범위는 H 범위의 풀 스케일.



보호 기능 ※ 1



과열 보호 (OHP)	방열판 온도가 90 ℃에 도달하면로드 해제. 검색시로드 해제
역접 보호 (REV)	퓨즈 보호.

※ 1 기타 보호 기능은 PLZ1004WH에서 감지 작동합니다.



일반 사양



입력 전압 범위		100Vac ~ 240Vac (90Vac - 250Vac) 단상 연속
입력 주파수 범위		47Hz ~ 63Hz
소비 전력		200VAmax
돌입 전류 ※ 1		120Amax
보호 도체 전류		600μA (100V, 50Hz 대표 값)
작동 온도 범위		0 ℃ ~ 40 ℃
작동 습도 범위		20 % rh ~ 85 % rh (결로 없을 것)
저장 온도 범위		-20 ℃ ~ 70 ℃
저장 습도 범위		90 % rh 이하 (결로 없을 것)
대 접지 전압		± 750Vdc
절연 저항	차 ⇔ 입력 단자	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
	차 ⇔ 샤시	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
	입력 단자 ⇔ 샤시	1000Vdc, 30MΩ 이상 (주위 온도 70 % rh 이하)
내전압	차 ⇔ 입력 단자	1500V Vac 1 분간 이상 없음
	차 ⇔ 샤시	1500V Vac 1 분간 이상 없음
	입력 단자 ⇔ 샤시	1000V Vdc 1 분간 이상 없음
외형 치수 (MAX) / 질량		430W × 173 (190) H × 550 (590) Dmm / 약 24kg
부속품		전원 코드 1 개 (SVT3 18AWG 3P 플러그 부착 선 길이 2.4m)  부하 입력 단자 커버 1 개,  부하 입력 단자 커버 용 잠금 플레이트 2 개,  부하 입력 단자 용 나사 세트 2 세트,  취급 설명서 1 권
전자기 호환성 ※ 2		다음 규격에 적합 Immunity IEC61326-1 : 2006  Class A Emission IEC61326-1 : 2006 Class  A IEC61000-3-2 : 2006 + A1 : 2009 + A1 : 2009 IEC61000-3-3 : 2008
안전 ※ 3		다음 규격에 적합한  저전압 지침 2006/95/EC EN61010-1 : 2001

※ 1 100Vac 입력시는 약 60A
※ 2 패널 CE 마킹 표시가있는 모델에만. 특주품, 개조 품에는 적용되지 않습니다.
※ 3 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우 안전은 보장되지 않습니다.



외형 치수도

단위 : mm



기본 성능 · 동작



로우레인지 (1/100)을 장착

CC, CR, CP의 각 모드는 H, M, L의 3 레인지를 가지고 있습니다. L 레인지는 1 / 100로되어있어 한대로 소 전력에서 대 전력까지 커버 할 수 있습니다.













광범위한 반응속도 (Response)의 전환 가능

본 제품은 입력 전류와 전압을 감지하고 그 값을 부정적 반응 제어함으로써 작동합니다. 피 시험 물의 응답 특성 및 부하 배선의 길이와 루프의 크기에 의해 일어나는 동작 불안정 등에 대해서이 부정적 반응 제어의 응답 속도 (Response)을 아래와 같이 설정하여 최적의 응답 속도를 선택 하여 안정적인 작동을 보장 할 수 있습니다.

CC, CR 모드 (4 단계)

• 1 / 1 : 보통의 응답 속도
• 1 / 2 : 통상의 2 배 늦어집니다
• 1 / 5 : 통상의 5 배 늦어집니다
• 1 / 10 : 정상 10 배 느려집니다

CV 모드 (5 단계)

• 100 : 보통 100 배 빨라집니다
• 10 : 정상 10 배 빨라집니다
• 1 / 1 : 보통의 응답 속도
• 1 / 10 : 정상 10 배 느려집니다
• 1 / 100 : 보통 100 배 느려집니다



6개의 동작 모드

정전류 모드, 정 저항 모드, 정전압 모드, 정 전력 모드 정전류 + 정전압 모드, 정 저항 + 정전압 모드의 6 가지 동작 모드를 제공합니다.

● 각 모드의 등가 회로와 동작

제어 · 조작 지원 기능

로드 온 · 오프 동작은 정상 작동 외에 다음을 선택할 수 있습니다.

• 전원 투입시로드 켜져 시작
• 로드 온의 경과 시간 표시
• 일정 시간 경과 후로드 해제
• 릴레이 등의 외부 신호에 의해로드 온 · 오프

시퀸스 기능 : 전류 파형 등을 내부에 프로그렘 하여 실 부하 시뮬레이션

임의로 설정 한 시퀀스 패턴을 내장 메모리에 저장 할 수 있습니다. 시퀀스 프로그램은 기본적인 순서가 10 개, 패스트 순서가 1 개 저장할 수 있습니다. 시퀀스 편집 실행은 패널보다 할 수 있지만 또한 별매의 시퀀스 작성 소프트 "Wavy"※ 의해 쉽게 편집 실행이 가능합니다.
※ 컴퓨터는 USB, RS232C, GPIB 중 하나의 인터페이스가 필요합니다.

● 기본적인 시퀀스



각 단계마다 실행 시간 Load ON / OFF를 설정할 수 있습니다. 레벨은 스텝에를 변화시키는뿐만 아니라, 램프 모양으로 변화시킬 수 있습니다. 또한 PAUSE 의한 일시 정지 및 외부 트리거 입력에 의한 일시 정지의 해제 트리거 출력 등 외부 기기와의 동기가 가능합니다.



● 패스트 시퀀스



각 단계를 빠르게 수행합니다. 시간 분해능이 높기 때문에 고속 시뮬레이션이 가능합니다. 실행 시간, 레벨, 트리거 출력 설정이 가능합니다.



구성 매개 변수	기본적인 시퀀스	퍼스트 시퀀스
동작 모드	CC, CR, CV, CP	CC, CR
최대 스텝 수	256	1024
단계 실행 시간	1ms ~ 999h59min	100μs ~ 100ms
시간 분해능	1ms (1ms ~ 1min)  100ms (1min ~ 1h)  1s (1h ~ 10h)  10s (10h ~ 100h)  1min (100h ~ 999h59min)	100μs



[관련 제품] 시퀀스 생성 및 제어 소프트웨어 "Wavy"



"Wavy (웨뷔)"은 기 쿠스이 전자 제품 전원 · 부하 장치의 시퀀스 작성을 지원하기위한 소프트웨어입니다. 마우스로 그림 그리기 감각 & 스프레드 시트 감각으로 시퀀스를 만들고 편집 할 수 있습니다.

리모트 센싱 기능 : 배선에 의한 전압 강하를 보상​

DUT에 감지 단자를 연결하려면 더 정 저항 모드에서는 배선의 저항 값까지 포함한 합성 저항 값을 패널에서 설정할 수 있습니다. 또한 정 전력 모드, 정전압 모드에서 센싱을 연결 한 점을 일정한 전력 일정한 전압을 설정할 수 있습니다. 또한 이러한 정전압, 정 전력 및 정 저항 모드에서는 과도 특성이 개선되기 때문에 동작의 안정에도 도움이됩니다. (보상 가능 전압 : 편도 2V)





스위칭 기능 : 과도 응답 시험의 시험 조건도 자유 자재로 그 자리에서 가변

정전류 모드 및 정 저항 모드에서 내장 발진기에서 최고 4kHz에서의 스위칭 동작이 가능합니다.또한 레벨, 주파수, 듀티 사이클 등의 구성 매개 변수는로드 온 중에도 변경할 수 있습니다.

[설정 매개 변수]



• 작동 모드 : CC 및 CR
• 듀티 비 설정 : 5 % ~ 95 %, 0.1 % 단계
• 주파수 설정 범위 : 1Hz ~ 4kHz
• 주파수 설정 분해능 :
  • 1Hz ~ 10Hz에서 0.1Hz
  • 10Hz ~ 100Hz에서 1Hz
  • 100Hz ~ 1kHz에서 10Hz
  • 1kHz ~ 4kHz에서 100Hz
• 주파수 설정 정확도 : ± (0.5 % of set) ※ 듀티 비 설정의 최소 시간 폭은 10μs입니다.

정전류 모드에서 "전류 설정이되어있어, 한편 LOAD ON 상태 '에서 DUT보다 전압이 급격히 더해져도 과전류 ※의 발생을 방지 할 수 있습니다. 예를 들어 배터리의 방전 시험에서 어떤 원인에서 갑자기 방전의 전자 부하에 전압이인가 되어도 전류의 발생을 억제 할 수 있습니다.
※ 전자 부하 입력 단자 사이에 정전 용량이 있습니다. 이 용량의 충전 ​​방전 전류는 흐릅니다.



정전압 전원의 시험에서 종종 시작할 때 상승 시간 측정은 정 저항 모드, 부하 변동 시험은 정전류 모드에서 시험됩니다. 그러나 소프트 스타트 시간을 정전압 전원의 상승 시간 상당 설정해두면 상승 시간 측정, 부하 변동 시험도 작동 모드를 변경하지 않고 정전류 모드에서 할 수 있습니다.
(소프트 스타트 시간 : 1,2,5,10,20,50,100,200 ms에서 선택 가능)





짧은 기능 : 원 액션으로 전류 제한 평가의 효율성

직류 전원의 "전류 제한 특성 프의 자 특성 시험"등으로 원 액션으로 최대 전류 값 (정전류 모드) 또는 최소 저항 값 (정 저항 모드)으로 설정할 수있어 작업 효율을 올리는 수 있습니다. 동시에 EXT CONT 커넥터에 접점 신호가 출력되므로 외부 릴레이 등을 구동하여 피 시험 기기의 출력을 쇼트하면 더욱 임피던스 낮은 쇼트을 제공합니다.









경과 시간 표시 및 자동로드 오프 타이머 : 조금 편리한 배터리 방전 기능

경과 시간 표시, UVP (저전압 보호),로드 오프 전압 표시, 자동로드 오프 타이머의 4 가지 기능을 결합하여 배터리의 방전 시험에 편리한 "방전 개시부터 종지 전압까지의 시간 측정"및 " 방전 후 일정 시간 경과 후 폐로 전압 측정 "의 2 개의 시험을 할 수 있습니다.









ABC 프리셋 메모리 : 즉시 설정 값 호출

각 모드의 각 범위별로 A, B, C 3 개의 메모리가 설정 값을 저장할 수 있습니다. 저장된 설정 값은로드 온 중에도 자유롭게 호출 저장할 수 있습니다. 정전류 + 정전압, 정 저항 + 정전압 모드에서는 정전류 및 정전압, 정 저항 및 정전압 모두 메모리 호출 저장할 수 있습니다.







보호 기능 · 기타

과전류 보호 (OCP),과 전력 보호 (OPP), 과전압 검출 (OVP), 저전압 보호 (UVP), 과열 보호 (OHP) 역 연결 감지 (REV) 외부 알람 입력 감지, 구성 설정, 설치 메모리 (100 개).





용량 확장









PLZ2004WHB



PC01-PLZ-4W



PC02-PLZ-4W

● 부스터에 의한 병렬 운전 대수 및 용량 (최대 전류와 최대 전력)

PLZ2004WHB	최대 전류	최대 전력
1 대	150A	3000W
2 개	250A	5000W
3 대	350A	7000W
4 대	450A	9000W

※ PLZ2004WHB는 PLZ1004WH 전용 입니다. 다른 모델과 연결하여 사용할 수 없습니다





동일 기종의 병렬 운전이 최대 5대 까지 가능

또한 부스터를 사용하지 않는 병렬 운전에서는 마스터기를 포함하여 동일 기종을 최대 5 대까지 병렬 연결할 수 있습니다 (최대 5kW/250A). 연결 한 제어 마스터 슬레이브 운전되며, 마스터 기위원회에서 전체 시스템의 제어 및 표시 할 수 있습니다. 덧붙여 접속에는 옵션의 병렬 운전 케이블 PC01-PLZ-4W가 연결 대수에 따라 필요합니다.



PC01-PLZ-4W



● 병렬 연결 대수 및 용량 (최대 전류와 최대 전력)

★ 9kW 이상의 대용량 시스템 및 랙 시스템 등도 대응하겠습니다. 당사 영업까지 상담해주세요.

슬레이브 기계	1 대	2 개	3 대	4 대
PLZ164WH	16.5A	24.75A	33A	41.25A
	330W	495W	660W	825W
PLZ334WH	33A	49.5A	66A	82.5A
	660W	990W	1320W	1650W
PLZ1004WH	100A	150A	200A	250A
	2000W	3000W	4000W	5000W

※ 정전류 모드 설정 정확도 및 전류 측정 정확도는 병렬 운전에서 교정을 실시하는 것으로, 단체와 동등한 정확도 할 수 있습니다.





대용량 모델 (스마트 랙 /로드 팩)
PLZ-4WH SR / LP 시리즈 NEW

대용량 모델의​​ 상식을 바꾸는 "사양 · 가격 · 납기"입니다! !

PLZ-4WH SR / LP 시리즈는 PLZ1004WH와 부스터를 전용 랙 부품에서 조립 한 대용량 모델입니다. 동작 전압 범위 5 ~ 650V, 최대 13kW, 650A까지 지원합니다.

• 용량 5kW ~ 13kW 2 가지 타입 (SR / LP) 총 6 모델
• 전용 부품의 최적화 설계. 또한 쌍 예, 교정 등 모​​두가 완료된로 납품되기 때문에, 당일 실행할 수 있습니다.
• 스마트 랙 (SR)의 크기는 다기능 고속 응답 타입의 전자 부하로서 업계 최소 클래스!
• 로드 팩 (LP, 9kW/11kW)는 부스터의 추가 설치가 가능! (* 설치 공사 · 조정은 당사에서)
• AC 전원은 90V ~ 250V 자동 전환 · 15A 이하. 특별한 배선 공사가 필요 없습니다.
• 대용량은 물론, 소용량 입력에서도 사양을 보증 (시험 데이터 표준 첨부)
• 디지털 인터페이스 (USB/RS-232C/GPIB) 표준 장비
• 시퀀스 생성 및 제어 소프트웨어 "Wavy"로 제어 가능
• 안전 (감전 방지)을 최대한 고려하여 부하 입력 단자
• 대전류 대응의 부하 케이블을 옵션으로 준비
• 표준 납기 : 발주 후 2 개월

• 대용량 이차 전지 방전
• 컨버터 평가
• 발전기 평가

• 태양 광 패널 평가
• EV 차량 충전기 평가
• 연료 전지 스택 평가

• 급속 충전기의 시험 장비
• 캐패시터 내구 시험
• 산업용 대용량 DC 전원 공급 장치 평가

※ 가격은 당사 표준 가격입니다. (괄호 안은 세금 포함 가격)



최대 입력 정격	5kW	7kW	9kW	11kW	13kW
	250A	350A	450A	550A	650A
스마트 랙  (PLZ-4WH SR)	PLZ5004WH SR	PLZ7004WH SR	PLZ9004WH SR
로드 팩  (PLZ-4WH LP)			PLZ9004WH LP	PLZ11004WH LP	PLZ13004WH LP

스마트 랙
로드 팩





PLZ5004WH SR	PLZ7004WH SR	PLZ9004WH SR
PLZ9004WH LP	PLZ11004WH LP	PLZ13004WH LP





옵션

Wavy for PLZ4W

컴퓨터에서 쉽게 전류 파형을 시뮬레이션. 측정 데이터 로깅 있습니다.



PC01-PLZ-4W

병렬 케이블 (본체 동안 부스터 동안 용 약 30cm)

PC02-PLZ-4W

병렬 케이블 (본체와 부스터 사이 용 약 45cm)





액세서리 키트



OP01-PLZ-4W

커넥터, 세미 커버, 핀 × 20





랙 마운트 어댑터 (PLZ164WH/PLZ334WH 용)



KRA3

랙 마운트 어댑터 (인치 대응)

KRA150

랙 마운트 어댑터 (밀리 대응)


KBP3-2

블랭크 (1 / 2 폭)



랙 마운트 브래킷 (PLZ1004WH 용)



KRB3-TOS

랙 마운트 브래킷 (인치 대응)

KRB150-TOS

랙 마운트 브래킷 (밀리 대응)



랙 마운트 브래킷 (PLZ2004WHB 용)



KRB4

랙 마운트 브래킷 (인치 대응)

KRB200

랙 마운트 브래킷 (밀리 대응)

EV · HEV 내부 충전기, DC / DC 컨버터 평가 시험에







(1) 내장 충전기의 특성 시험, 배터리 시뮬레이션

직류 전자 부하 장치와 고전압 직류 전원을 병렬 연결 EV 자동차 충전기 용 유사 배터리로 사용합니다. 전자 부하 CV 모드로 부팅 시험, 부하 변동 시험을 실시합니다.









(2) 고속 정전류 전원으로



A 플러스 전류, B 마이너스 전류를 고속으로 제어하는​​ 것으로, 고속 정전류 전원으로 사용합니다.양방향 형 컨버터에 대한 브러시리스 모터의 회생 전류 시뮬레이션을 수행합니다.











(3) 간이적인 전원 변동 시험에

직류 전자 부하 장치와 고전압 직류 전원을 병렬 연결하여 의사 배터리로 중속의 전원 변동을 시뮬레이션합니다. 변동 파형 시퀀스 작성 소프트웨어 Wavy에서 만든 실행 할 수 있습니다.









(4) 모터의 서지 흡수 대책

브러시리스 모터의 성능 평가시 브러시리스 모터의 회생 전류를 흡수하고 전원 및 ECU를 보호합니다.

부품 평가 시험에



수명 성능 가속 시험

온도 상승 시험, 장기 내구성 시험, 펄스 차단 특성 시험 등 고정밀 정전류은 물론, 펄스 전류에서의 평가도 할 수 있습니다.















고정밀 정전류 전원으로

정전압 전원과 직류 전자 부하 장치를 직렬 연결하여 직류 전자 부하 장치의 정격 전류 정확도로 전류를 제공합니다.



이차 전지 평가 시험에



전지의 충/방전 시험에

일반 정전류은 물론, 실 부하에 해당하는 펄스 전류 방전 임피던스의 평가 및 잔량을 평가합니다.물결 무늬는 Wavy for PLZ 만들 수 있습니다.









전지 · 캐패시터



이차 전지의 성능 평가에는 배터리의 정격에 맞는 용량 시험이 필요합니다. 전자 부하 장치의 + CV 기능을 사용하여 규정 전압이되면 CV 방전시킴으로써 용량 평가합니다.

















전면 패널



후면
