TES-3600 요약정보 및 구매

상품 선택옵션 0 개, 추가옵션 0 개

제조사 TES
브랜드 TES
모델 TES-3600
판매가격 1,705,000원
배송비결제 주문시 결제

선택된 옵션

  • TES-3600 (+0원)
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명

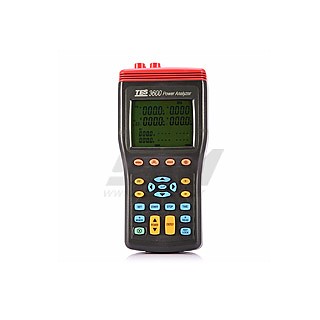

TES-3600 3PHASE POWER ANALYZER

- 보기편한 LCD 스크린(10 Display 4 digit LCD)
- Connectors for 4 Current Sensing Clamps
- 1P2W, 1P3W, 3P3W2M, 3P4W Power 측정
- True RMS 기능
- Power: KW, KVAR, KVA, PF, θ, Hz측정
- Energy: KWh, KVARh, KVAh 측정
- Phase sequency 표시기능
- 백라이트 기능
- 수동 데이터 저장 및 읽기 기능(99 sets)
- 자동 Data Logging(512KB Memory, 12,000 sets
per block, total 20,000 sets)
- Points, Start/Stop 시간이 설정 가능한 Trigger
- Optical USB Cable interface
- 버튼을 사용한 손쉬운 작동
- 가볍고 휴대가 용이한 디자인



기술적 세부사항
AC Voltage Trms 측정(V)
측정범위
분해능
정확도
Input impedance
Overload protection
Frequency
999.9V
0.1V
±0.3%rdg±10dgts (>50V)
2MΩ
1000Vrms
50Hz 또는 60Hz






AC Current Trms 측정(A)







측정범위
분해능
정확도
Current probe output
Overload protection
Frequency
999.9A
0.1A
±0.5%rdg±15dgts (>3A)
0.35mV/A
1000Arms
50Hz 또는 60Hz

Active Power (유효전력) 측정 P(KW)
측정범위
분해능
정확도
999.9KW
0.1KW
Active Power 측정
P(KW) ±1.0%rdg±20dgts

Apparent Power (피상전력)측정 S(KVA)
측정범위
분해능
정확도
999.9KVA
0.1KVA
±1.0%rdg±20dgts

Reactive Power (무효전력)측정 Q(KVAR)
측정범위
분해능
정확도
999.9KVAR
0.1KVAR
±1.0%rdg±20dgts

Power Factor (COS ø)
측정범위
정확도
정확도
0 ~ +1
0.001
±3dgt

Phase angle measurement(ø)
측정범위
정확도
정확도
+90° ~ 0° ~ -90°
0.1°
±3dgt

Frequency Measurement(Hz)
측정범위
분해능
정확도
Measurement source
60Hz
0.1Hz
±0.1%rdg±2dgt
Voltage U1 〉50V

Three Phase Sequence Detection
Input voltage range
Normal phase indication
Reverse phase indication
Measurement source
3P 〉 50V
123
123
U1, U2, and U3

Active Power Energy Measurement(KWh)
측정범위
분해능
Active Power 정확도
Timer interval
Timer 정확도
3.999KWh
0.001KWh
±1.0%rdg±20dgt
1sec
±50ppm
(25℃, 77℉)
39.99KWh
0.01KWh
399.9KWh
0.1KWh
3.999MWh
0.001MWh
39.99MWh
0.01MWh
119.3MWh
0.1MWh

Apparent Power Energy Measurement(KVAh)
측정범위
분해능
Apparent Power 정확도
Timer interval
Timer 정확도
3.999KVAh
0.001KVAh
±1.0%rdg±20dgt
1sec
±50ppm
(25℃, 77℉)
39.99KVAh
0.01KVAh
399.9KVAh
0.1KVAh
3.999MVAh
0.001MVAh
39.99MVAh
0.01MVAh
119.3MVAh
0.1MVAh

Reactive Power Energy Measurment(Kvarh)
측정범위
분해능
Reactive Power 정확도
Timer interval
Timer 정확도
3.999Kvarh
0.001Kvarh
±1.0%rdg±20dgt
1sec
±50ppm
(25℃, 77℉)
39.99Kvarh
0.01Kvarh
399.9Kvarh
0.1Kvarh
3.999Mvarh
0.001Mvarh
39.99Mvarh
0.01Mvarh
119.3Mvarh
0.1Mvarh

Harmonic Measurement(Use only PC on line analyzer)
차수
정확도
Harmonic Source
No. of samples per period
1 ~ 31
±3%THD
U1, U2, U3 〉80V
Ⅰ1, Ⅰ2, Ⅰ3 〉 50A
64

제품사양

세부사항

내 용

표시

10 display 4 digit LCD maximum reading 9999

Bargarph 표시

40 Segments

Low battery 표시

표시가 뜰 경우 Battery 교체

자동꺼짐기능

30분

Sampling rate

1 time / 2 sec (Digital display)

사용 온도/습도

0°C ~ 50°C(32℉ ~ 122℉) / 80% RH 이하(응결이 없는 상태)

보관 온도/습도

-10°C ~ 60°C(14℉ ~ 140℉) / 70% RH 이하(응결이 없는 상태)

전원/수명

알카라인 1.5V AA×8EA / 약 50시간

크기/무게

Meter

235mm(L)×117mm(W)×54mm(H) / 730g

Current probe

193mm(L)×88mm(W)×40mm(H) / 333g

클램프 사이즈

Cables ∅40mm

기본악세사리

사용설명서, Battery (1.5V×8EA), Carrying Case, Software CD, Optical USB Cable, AC Adaptor, Current Probe×4EA, Voltage Test Lead Alligator×4EA
