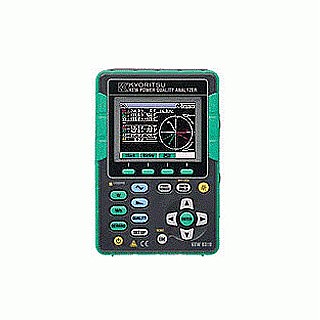

1번째 이미지 새창

6310 요약정보 및 구매

단종

제조사	KYORITSU
브랜드	KYORITSU
모델	6310
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 NORMA 4000 다음 상품 MEWOI-6000

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 기본설명

단종

상품 상세설명

- 국제 전기 표준 회의 IEC61000-4-15 와 EN50160 기준에 따른 플리커(FLICKER) 측정이 가능.

옵션인 KYORITSU 플리커 센서를 사용하여 단기 플리커 값PST(10분간 측정한 값)값 과

장기 플리커값, PLT(2 시간 측정한 값)값을 측정할 수 있다.

- 고조파 분석을 포함한 전력 품질 조절의 제어와 관리에 필요한 12종류의 전력요소 측정.

- 부속으로 제공되는 소프트 웨어(설정과 분석을 위한)는 방대한 자료의 복잡한 설정과 진행과정을 쉽게 사용할 수 있도록 해준다.

- USB를 통해 PC에 직접 통신이 가능하다.

- 외부신호의 입력/출력 기능이 내장되어 있어서 그 신호를 비상경보로의 전송이 가능하다.

- AC와 배터리 2가지 방식으로 전원공급을 하며 충전기능에서는 충전용 니켈

- 수소 배터리도 사용이 가능. - 장착/탈착 가능한 CF카드는 메모리 보조 장치(1GB 사용)의 기능으로 언제 어디서나 기록이 가능하다.

- 누설 클램프센서를 사용하여 누설전류의 절연 관찰이 가능하다.

- 프린트 스크린 기능의 내장으로 현재의 화면상태를 저장 할 수 있다.

- (CF카드 사용시 512개의 화면을 저장 : 1화면 40KB)

- 파형 및 벡터로 디스플레이 되며 배선의 연결도 확인할 수 있다.

- 6310 × 1 - 7141(전압측정코드)

- 7148 (USB 케이블)

- 7170 (전원코드)

- 9125 (운반용 가방)

- PQA MASTER (PC 소프트웨어)

- 입력단자 명판 (6종류)

- 사용설명서

- 알카라인 AA 배터리 (LR6) × 6- 8307 (128MB CF 카드)- 케이블 표시기× 32- 8319 (CF CARD 리더기

배선 연결

1P 2W, 1P 3W, 3P 3W, 3P 4W

측정항목

전압(Voltage), 전류(Current), 주파수(Frequency),
유효전력(Active power), 무효전력(Reactive power),
피상전력(Apparent power), 유효전력량(Active energy),
무효전력량(Reactive energy), 피상전력량(Apparent energy),
역률(Power factor(cos θ)), 중성선 전류(Neutral current),
디멘드(Demand), 고조파(Harmonics), 불평형률(Unbalance Rate),
전원품질[Quality (스웰(Swell)/딥&(Dip)/순간정지(Instantaneous
Stop)], 과도전압(Transients/Over Voltage),
돌입전류(Inrush Current), IEC Flicker [Pst(1분)*, Pst, Plt]),
진상콘덴서(Phase Advance Condenser)

(*Pst 1분간격마다 상세하게 나타난다.)

그 외 기능

디지털 출력 기능, 외부 통신 기능, Scaling 기능

전압 : |

범위 [RMS]

150 / 300 / 600 /1000V (CF: 2.5 이하, 각 레인지의 100% 혹은 이하)

허용 입력

각 레인지의 10~110% (1000V range : 20%~)

표기 레인지

각 레인지의 5~120%

정확도

±0.3%rdg±0.2%f.s. (정현파, 45~65Hz)

전류 :

범위 [RMS]

8128 (	50A	type )	:	1 / 5 / 10 / 20 / 50A
8127 (	100A	type )	:	10 / 20 / 50 / 100A
8126 (	200A	type )	:	20 / 50 / 100 / 200A
8125 (	500A	type )	:	50 / 100 / 200 / 500A
8124 (	1000A	type )	:	100 / 200 / 500 / 1000A
8129 (	3000A	type )	:	300 / 1000 / 3000A
(CF:3.0 이하. 각 레인지의 90% 혹은 이하)

허용 입력

각 레인지의 10~110%

표기 레인지

각 레인지의 1~120%

정확도

±0.3%rdg±0.2%f.s. + 클램프 센서의 정확도
(정현파, 45~65Hz)

유효전력

범위

(V 범위) X (A 범위)의 조합에 따름

정확도

±0.3%rdg±0.2%f.s. + 클램프 센서의 정확도
(Power factor 1, 정현파, 45~65Hz)

역률의 영향

±1.0%rdg (역률 1 에 대한 역률 0.5 의 지시치)

주파수 범위

40~70Hz

내부메모리

1.8MB
측정 파일 (CSV)	:	256kB×6 blocks (=1.536MB)
스크린 파일 (BMP)	:	32kB×7 blocks (=0.224MB)
설정 파일 (KAS)	:	32kB

화면

320×240 (RGB) 픽셀, 3.5-인치 칼라 STN 화면

온 & 습도 범위

23°C±5°C, 상대습도 85% 혹은 이하(액화현상없음)

보관 온 & 습도 범위

-20°C±60°C, 상대습도 85% 혹은 이하(액화현상없음)

작동 온 & 습도 범위

0°C±40°C, 상대습도 85% 혹은 이하(액화현상없음)

PC Card 타입

콤팩트 플래쉬 카드 (용량: 32 / 64 / 128 / 256 / 512MB / 1GB)

적합 규격

IEC 61010-1 CAT.III 600V Pollution degree 2
IEC 61010-031, IEC 61326

전원 공급

AC 100V ~ 240V±10% (45~65Hz)
알카라인 배터리 LR6 (9V 1.5V × 6) 혹은 니켈-수소 배터리(HR15-51)

치수

175(길이)×120(폭)×68(두께) mm

중량

약 900g (배터리 포함)

기본 악세서리

7141(전압 측정 리드)
7148 (USB 케이블)
7170 (전원코드)
9125 (운반용 가방)
8307 (128MB CF 카드)
8319 (CF카드 리더기)
입력단자 명판(6-종)
알카라인AA 배터리(LR6) × 6
PQA MASTER (PC 소프트웨어)
사용설명서
케이블 표시용× 32

옵션 악세서리

8124, 8125, 8126, 8127, 8128 (부하전류 클램프 센서)
8129 (변형 클램프 센서)
8146, 8147, 8148 (누설 & 부하전류 클램프 센서)
8141, 8142, 8143 (누설 클램프 센서)
7198 (소형안전클립)
8322 (256MB CF 카드)
8323 (1GB CF 카드)
8312 (전원공급 아답타)
8325F (Flicker 센서)
9132 (본체용 자석케이스)

*1: Please refer to here for the CF cards which checked.
*2: Cannot be used for power measurement.

	Set Model

MODEL	Clamp Sensor
KEW 6310-01	8125 (500A) × 3
KEW 6310-02	8125 (500A) × 2
KEW 6310-03	8124 (1000A) × 3
KEW 6310-04	8124 (1000A) × 2
KEW 6310-05	8126 (200A) × 3
KEW 6310-06	8126 (200A) × 2
KEW 6310-07	8127 (100A) × 3
KEW 6310-08	8127 (100A) × 2
KEW 6310-09	8128 (5A) × 3
KEW 6310-10	8128 (5A) × 2
KEW 6310-11	8129-03 × 1
KEW 6310-12	8129-02 × 1

	Accessories

6310 × 1
7141(전압측정코드)
7148 (USB 케이블)
7170 (전원코드)
9125 (운반용가방)
PQA MASTER (PC 소프트웨어)
입력단자명판 (6종류)
사용설명서
알카라인 AA 베터리 (LR6) × 6
8307 (128MB CF 카드)
케이블표시기× 32
8319 (CF Card 리더기)
