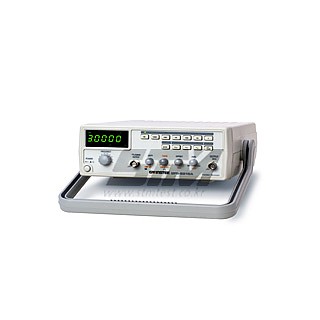

1번째 이미지 새창

GFG-8200A 요약정보 및 구매

제조사	GW INSTEK
브랜드	GW INSTEK
모델	GFG-8215A/8216A/8217A/8219A/8250A/8255A
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 GFG 8015G 다음 상품 SFG-2007

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

GFG-8200A 시리즈 GFG8200 GFG8215A/GFG8216A/GFG8217A/GFG8219A/GFG8250A/GFG8255A

GFG-8215A/8216A/8217A/8219A/8250A/8255A

GFG-8215A/GFG-8216A/GFG-8217A/GFG-8219A/GFG-8250A/GFG-8255A

주요 특징

주파수 범위 : 3MHz(8215A/8216A/8217A/8219A)
주파수 범위 : 5MHz(8250A/8255A)
채널수 : 1
주파수 정확도 : ±5%+1Hz @ 3 position
6디지트 LED 디스플레이 (8215A 제외)
정현파, 구형파, 삼각파, 램프

AM/FM 변조 (8255A/8219A)
CMOS/TTL 출력, DC 오프셋, VCF
주파수 스윕 (8255A/8219A/8217A)
GCV 출력 (8255A/8219A)
주파수 카운터 (8215A 제외)

GFG-8200A시리즈는 3MHz와 5MHz에서 여럭 기능을 고려하여 선택의 폭을 확장 시킨 완전한 제품군 패밀리 입니다. 모든 모델이 TTL/CMOS/Ramp 출력과 외부 전압으로 주파수를 제어하는 VCF가 기본 장착 되었으며, 6디지트 내장 카운터는 GFG-8215A를 제외하고 모든 모델이 포함하고 있어 기능서에서 매우 뛰어난 모델군 입니다. 또한 Linear/Logarithmic sweep은 GFG-8255A/8219A/8217A에 본 기능을 포함하고 AM/FM변조는 GFG-8255A/8219A에 있는 기능합니다. 사용자는 이러한 다양한 선택에 폭에 맞추어 최적의 제품을 고를 수 있습니다 (비교표를 참고 하세요.) GFG-8200A는 오디오 테스팅 ,진동 시험, 서보 시스템 평가,초음파 등의 응용 분야에서 대응될수 있는 제품군 입니다.

모델 선택 가이드

MODEL	GFG-8255A	GFG-8250A	GFG-8219A	GFG-8217A	GFG-8216A	GFG-8215A
DISPLAY	6 Digits LED Display					-
WAVEFORM	Sine , Square , Triangle
FREQUENCY RANGE	5MHz	5MHz	3MHz	3MHz	3MHz	3MHz
LIN/LOG SWEEP	V		V	V
AM/FM MODULATION	V		V
FREQUENCY COUNTER	V	V	V	V	V
VOLTAGE CONTROL FREQUENCY	V	V	V	V	V	V
GCV OUTPUT	V		V
TTL/CMOS OUTPUT	V	V	V	V	V	V

GFG-8215A/8216A/8217A/8219A	GFG-8250A / 8255A
MAIN
Frequency Range	0.3Hz ~ 3MHz (7 Range)	0.5Hz ~ 5MHz (7 Range)
Amplitude	>10Vpp (into 50Ω load)
Impedance	50Ω±10%
Attenuator	-20dB±1dBx2
DC Offset	<-5V ~ >5V (into 50Ω load)
Duty Control	80% ~ 20%, maximum 1MHz (continuously adjustable)
Display	6 digits LED display ; *GFG-8215A does not have a display
Range Accuracy	±5%+1Hz (at 3 positions) *only for GFG-8215A
SINE WAVE
Distortion	< 1%, 0.3Hz ~ 200kHz	< 1%, 0.5Hz ~ 100kHz
THD (Total Harmonic Distortion)	< 35dB, below fundamental in all ranges, from Max to 1/10 level	< 30dB, below fundamental in all ranges, from Max to 1/10 level
Flatness	< 0.3dB, 0.3Hz ~ 300kHz < 0.5dB, 300kHz ~ 3MHz	< 0.3dB, below 500kHz < 1dB, below 5MHz
TRIANGLE WAVE
Linear	> 98%, 0.3Hz ~ 100kHz > 95%, 100kHz ~ 3MHz	> 98%, 0.5Hz ~ 100kHz > 95%, 100kHz ~ 5MHz
SQUARE WAVE
Symmetry	±2%, 0.3Hz ~ 100kHz	±2%, 1Hz ~ 100kHz
Rise or Fall Time	< 100nS at maximum output (into 50Ω load)	< 50nS at maximum output (into 50Ω load)
CMOS OUTPUT
Level	4Vpp±1Vpp ~ 14.5Vpp±0.5Vpp adjustable
Rise or Fall Time	< 120nS
TTL OUTPUT
Level	> 3Vpp
Fan Out	20 TTL load
Rise or Fall Time	< 25nS
VCF (Voltage Controlled Frequency)
Input Voltage	0V ~ 10V±1V (100 : 1)
Input Impedance	10kΩ±10%
GCV (Generator Controlled Voltage) (GFG-8219A/8255A)
Output Voltage	Sets the voltage between 0V ~ 2V according to the frequency
SWEEP OPERATION (GFG-8217A/8219A/8255A)
Sweep Selection	Switch selector
Sweep Rate	Maximum 100 : 1, adjustable
Sweep Time	0.5sec ~ 30sec, adjustable
Sweep Mode	Lin/Log switch selector
AMPLITUDE MODULATION (GFG-8219A/8255A)
Depth	0 ~ 100%
MOD. Frequency	400Hz (INT), DC ~ 1MHz(EXT)
Carrier BW	100Hz ~ 3MHz (-3dB)	100Hz ~ 5MHz (-3dB)
EXT Sensitivity	< 10Vpp for 100% modulation
FREQUENCY MODULATION (GFG-8219A/8255A)
Deviation	0 ~ ±5%
MOD. Frequency	400Hz (INT), DC ~ 20kHz(EXT)
EXT. Sensitivity	< 10Vpp for 10% modulation
FREQUENCY COUNTER (GFG-8216A/8217A/8219A/8250A/8255A)
INT/EXT	Switch selector
Range	0.3Hz ~ 3MHz (5Hz ~ 150MHz EXT)	0.5Hz ~ 5MHz (5Hz ~ 150MHz EXT)
Accuracy	Time base accuracy±1 count
Time Base	±20ppm(23° C ± 5° C)after 30 minutes warm up
Resolution	100nHz for 1Hz, 1Hz for 100MHz
Input Impedance	1MΩ // 150pF
Sensitivity	< 35mVrms (5Hz ~ 100MHz) < 45mVrms (100MHz ~ 150MHz)
POWER SOURCE
AC115V/230V±15%, 50 / 60Hz
DIMENSIONS & WEIGHT
	251(W) x 91(H) x 291(D)mm Approx. 2.0 kg(GFG-8215A) Approx. 2.1 kg(GFG-8216A) Approx. 2.15kg(GFG-8217A) Approx. 2.2 kg(GFG-8219A)	251(W) x 91(H) x 291(D)mm Approx. 2.3 kg (GFG-8250A) Approx. 2.4 kg (GFG-8255A)

기본 악세사리	옵션 악세사리
사용 설명서 x1 전원 코드 x 1 GTL-101(테스트 리드) × 2 GFG-8215A : GTL-110(테스트 리드) x 1	GTL-232 ; RS-232C 케이블, 9핀(암)-9핀, 널 모뎀
