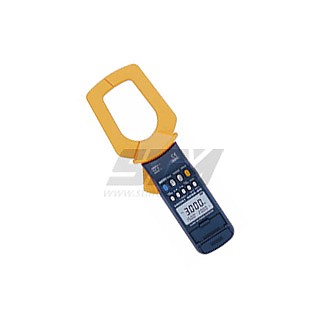

3286-20 요약정보 및 구매

상품 선택옵션 0 개, 추가옵션 1 개

제조사	HIOKI
원산지	JAPAN
브랜드	HIOKI
모델	3286-20
판매가격	689,000원
배송비결제	주문시 결제

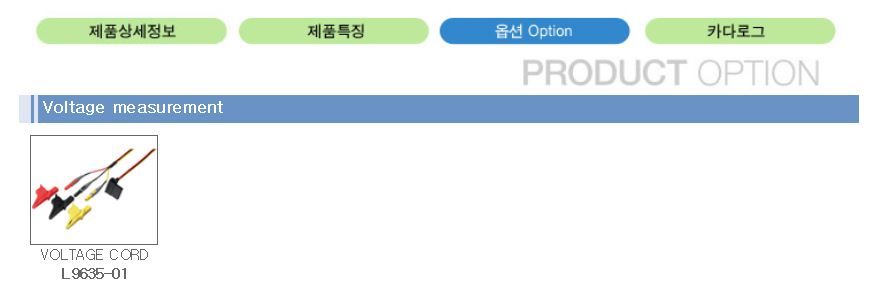

추가옵션

Voltage measurement

선택된 옵션

3286-20 (+0원)
수량

위시리스트 추천하기

이전상품 3333

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

· 단상에 적합한 전력계
· 단상의 전압과 전류의 벡터값을 읽을 수 있다.
· 삼상은 간단하게 측정가능(평형부하만)
· 고조파 측정가능
· 전력공급 파동 검사
· 측정된 데이타를 PC에서 출력할 수 있다.(RS232C)
· 9442 프린터를 통해서 측정값을 프린트 할 수 있다.
· 기존의 3286과는 달리 부스바를 측정할 수 있도록 클램프 도경이 매우 커졌다(55mm)

- 측정 라인 : 단상교류，삼상(평형부하)

- 측정 항목 : 전압，전류，전압/전류 피크，유효/표면/무효 전력，역률，위상 각，무효율，주파수，전압/전류
고조파

- 측정 레인지 :
- 전압; 150.0 ~ 600V 3 ranges
- 전류; 20.0 ~ 1000A 3 ranges
- 전력; 3.000kW∼1200.0kW (전류·전압 레인지의 조합에 의하다)

- 전압 확도 : ±1.0 % rdg. ±3 dgt
- 전류 확도 : ±1.3 % rdg. ±3 dgt. (at 45 to 66 Hz)
- 전력 확도 : Power/single-phase: ±2.3 % rdg. ±5 dgt., Power/3-phase: ±3.0 % rdg. ±10 dgt.
(at balanced load)

- 표시갱신 레이트 : NORMAL 약 1 회/s，SLOW 약 1 회/3s，고조파 측정 시약1 회/2s

- 주파수 특성　: AC 전류 (45 to 1 kHz), AC 전압 (30 to 1 kHz)
- 인터페이스 : RS-232C(옵션 9442 프린터에 인자 출력 가능)

- 기능 : 검상，레코드，데이터 홀드，오토 파워 오프，전지 잔양 표시，프린터 출력

- 측정 가능 도체경 : φ55mm ,80mmX20mm busbar max.

- 전 원 : 적층형 알칼리 건전지(6LR61)×1(연속 사용 약25h)
- 또는 적층형 망간 건전지(6F22)×1(연속 사용 약10h)

- 치수·질량 : 100 mm(3.94 in)W × 287 mm(11.3 in)H × 39 mm(1.54 in)D, 650 g (22.6 oz)

- 부 속 품 : 9635 전압 코드 1，9245 휴대용 케이스 1，핸드 가죽끈 1

Measurement lines	Single-phase/two-wires, Three-phase/three-wires (balanced load only)
Measurement items	Voltage, current, voltage/current peak, effective/reactive/apparent power(Single-phase or 3-phase), power factor, reactivity, phase angle, frequency, phase detection(3-phase), voltage/current harmonic levels(up to 20th)
Measurement ranges	Voltage: 150.0 V to 600 V, 3 ranges, Current: 20.00 to 1000 A, 3 ranges, Power: 3.000 kW to 1200 kW, 18 combination patterns, *Note:* 3-phase power is calculated and displayed on the basis of a balanced, 50/60 Hz, sine wave input. For apparent power and reactive power, the unit of watts in the above table is replaced by VA and var respectively.
Basic accuracy at 50/60 Hz, COS Ø=1	Power/single-phase: ±2.3 % rdg. ±5 dgt., Power/3-phase: ±3.0 % rdg. ±10 dgt. (at balanced load)
Voltage / Current accuracy	Voltage: ±1.0 % rdg. ±3 dgt., Current: ±1.3 % rdg. ±3 dgt. (at 45 to 66 Hz)
Frequency characteristics	AC current : 45 to 1 kHz AC voltage : 30 to 1 kHz
Other functions	Phase detection, Record (Max. value/Min. value), Battery capacity display, Data hold, Auto power off, Data output (RS-232C interface by optical insulating coupler)
Display update rate	NORMAL: approx. 1 time/ sec, SLOW: 1 time/ 3-sec, HARM meas.: approx. 1 time/ 2-sec
Power supply	6LR61 alkaline battery × 1 (continuous operation max. 25 hours), 6F22 manganese battery × 1 (continuous operation max. 10 hours)
Dimensions, mass	100 mm(3.94 in)W × 287 mm(11.3 in)H × 39 mm(1.54 in)D, 650 g (22.6 oz) Core jaw dia.: Ø55 mm(2.17 in) or 80 mm (3.15 in) × 20 mm (0.79 in) busbar
Accessories	VOLTAGE CORD 9635 (1), CARRYING CASE 9245, (1), Hand strap (1)
