▣ 디지털 그래픽 LCD의 9999 Count 디스플레이
▣ 고속 24bit AD converter 채용으로 ±0.2%의 정밀도 실현
▣ 빠르고 정확한 응답 속도
▣ 효과적인 실효값 측정 / 최소값, 최대값, 평균값 측정
▣ Back Light형 디지털 무접점 버튼 스위치 채용
▣ 100개까지의 측정 데이터를 내부 메모리에 저장
▣ MIN, MAX, AVERAGE, DATA HOLD, 바 그래프 기능 보유
▣ 자동절전기능(Auto power off, Auto Back Light off)
▣ 3단자 및 2단자에 의한 접지저항 측정
▣ PDA, PC 등과 IrDA(무선적외선)통신
▣ 측정기 자체조작 버튼에 의한 Calibration
▣ Auto Range & Manual Range
▣ 소형,경량의 휴대가 간편한 Portable Type ▣ 한국전기안전공사 사용전 안전점검 장비로 선정
▣ 기지국 관리 등 통신설비 사용전 안전점검장비로도 사용
▣ 전기사업법 제 67조, 제 74조 전기안전관리장비
▣ 한국산업규격 (KS C1310, KS C1302) 준용 장비 |
AC 전압 (AC V) | 측정범위(표시 범위) | 0V ~ 750V true RMS(0.0V ~ 750.0V) | 분해능 | 0.1V | 정확도 | ±0.5%+3counts | 측정 주파수 특성 | 40Hz ~ 1KHz | DC 전압 (DC V) | 측정범위(표시 범위) | 0V ~ 1000V (0.0V ~ 999.9V) | 분해능 | 0.1V | 정확도 | ±0.2%+2counts | 절연저항 (MΩ) | 측정전압/측정레인지 (측정전압 허용오차) | 500V / 1000MΩ (+10%, -0%) | 최소저항 측정범위 | 0.35MΩ | 터미널 단락시 측정전류 | 1.4mA max. | 측정범위(표시 범위) | 0MΩ ~ 10MΩ (0.00MΩ ~ 9.99MΩ)
10MΩ ~ 100MΩ (10.00MΩ ~ 99.99MΩ)
100MΩ ~ 1000MΩ (100.0MΩ ~ 999.9MΩ) | 분해능 | 0.01MΩ ~ 0.1MΩ | 정확도 (500V) | ±2%+2counts (0MΩ ~ 10MΩ)
±2%+3counts (10MΩ ~ 100MΩ)
±2%+5counts (100MΩ ~ 1000MΩ) | 접지저항 (Earth Ω) | 측정법 | 2단자, 3단자 측정법 | 터미널 개방시 측정 전압 | AC 20Vrms | 주파수 특성 | 1.2KHz (정현파) | 측정 전류 | 2mA 정전류 | 측정범위(표시 범위) | 0Ω ~ 100Ω (0.00Ω ~ 99.9Ω)
100Ω ~ 1000Ω (100.0Ω ~ 999.9Ω)
1000Ω ~ 2000Ω (1000Ω ~ 2000Ω) | 분해능 | 0.01Ω ~ 1Ω | 정확도 | ±2%+3counts (0Ω ~ 100Ω)
±2%+2counts (100Ω ~ 1000Ω)
±2%+2counts (1000Ω ~ 2000Ω) | 검전기 (HOT) | 70.00 ~ 750.0V / 검전 결과를 부저음 및 LCD로 표시 | 검상기 (PHA) | AC 110.0V ~ 750.0V / R.S.T GOOD, N.G 표시 | AC전류 & 누설전류 | 측정범위(표시 범위) | 0A ~ 9999A true RMS (0.00mA ~ 9999A) 외부 클램프 접속형(별매품)
(측정입력 최대 스케일 AC 1V, 2V, 3V 선택) | 분해능 | 0.01mA ~ 1A | 정확도 | 외부 클램프의 정확도에 준함 | 표시(Display) | 그래픽 LCD 다기능 표시, 9999 Counts | 통신기능 | IrDA(무선적외선) 통신 PDA & PC / 115,200 bps | 데이터 저장 기능 | 데이터 100개( # 00 ~ # 99) 저장 | 전 원 | 배터리 LR6(AA), 1.5V 알카라인 5개 | 동작시간 (배터리
수명) | 접지저항 (EarthΩ) | 15초 측정 3000회 이상 | 절연저항 (MegaΩ) | 15초 측정 5000회 이상 | 사용온도 | -10℃ to + 50℃ / 14 ~ 122F, 20%~80% RH | 보관온도 | -40℃ to + 70℃ / -40F ~ 158F
10%~90% RH (배터리 분리 보관시) | 온도계수 | 0.10 x (기능별 정확도)/ ℃(< 18 ℃ or >28 ℃) | 상대습도 | 이슬 맺힘이 없음 (< 10℃)
80% RH (10℃ to 30℃)
65% RH (30℃ to 40℃)
45% RH (40℃ to 50℃) | 크기 | 88(W) X 42(D) X 175(H) mm
3.46(W) X 1.65(D) X 6.89(H) inches | 무게 | 490g / 1.08 Ibs (배터리 포함)
368g / 0.81 Ibs (배터리 제외)
585g / 1.29 Ibs (배터리 및 보호커버 포함) | 표준부속품 | - Mega테스트 전용리드선
(Red & Black 5000V 1.2m) : 각1개
-악어클립 (Black EN61010 CAT-Ⅲ) : 1개
-테스트 프로브 & 악어클립
(Green 1.25㎟ 1.2m) : 1개
-테스트 프로브
(Red & Black 600V CAT-Ⅱ) : 각1개
-어스측정용 리드선
(Red 20m, Yellow 10m, Green 5m) : 각1개
-보조접지봉 : 2개
-Carrying Case : 1개
-Battry AA 1.5V : 5개
-사용자설명서 : 1부 |
| 선택사양( OPTION) | - 전류측정용 클램프(CPM-SN300) - Soft carrying bag
- IrDA to USB adaptor, Cable, Software(CEM-SW2000)
for PC |
|

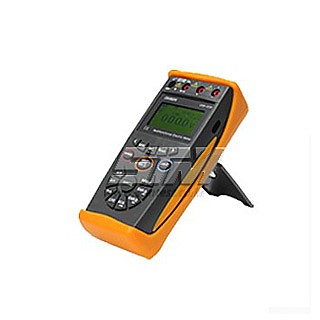

CEM-2200은 디지털다기능계측기로서 사용자가 다양한 기능을 쉽고 정확 하게 측정할 수 있습니다. CEM-2200은 절연저항, 접지저항, 교류전압, 직류전압, 교류전류, 누설전류, 검상, 검전 등을 측정할 수 있는 기능이 통합 된 휴대형 계측기입니다.
* 주의 : 교류전류 및 누설전류 측정용 외부 클램프는 선택사양임
변화되는 값을 측정할 때 측정한 값의 최소값, 최대값, 평균값을 동시에 표 시할 수 있는 기능이 있어 매우 편리합니다.
측정값을 내부 메모리에 저장할 수 있으며 적외선 통신 (IrDA) 포트를 이용하여 PC 등과 같은 외부기기에 데이터를 전송할 수 있 습니다.
어떠한 환경에서도 매우 유용하게 사용할 수 있습니다.
건물 및 공장전기설비의 설치 및 유지보수에서부터 공항, 의료, 철도 시설 의 관리, 통신설비의 접지 및 절연관리, 전기기기의 설계 및 개발에 이르기 까지 CEM-2200은 매우 다양한 분야에서 유용하게 사용할 수 있습니다.
파손으로부터 자체 보호 기능을 가지고 있습니다.
과전압 입력 보호회로 및 다양한 디지털 보호기능을 탑재하고 있어 파손으 로부터 안전합니다.
배터리 전압 및 Low 배터리 상태가 표시됩니다.
사용자의 편의를 위해 배터리 잔량에 대한 정보를 전압값 및 아이콘으로 LCD에 표시됩니다.
리드선 연결법이 LCD에 표시됩니다.
각각의 측정모드별로 리스선 연결법을 LCD에 표시하여 잘못 연결하는 오 류를 사전에 방지하여 줍니다.
키버튼 백라이트 및 시간설정 기능이 있습니다.
키버튼 및 LCD 패널의 백라이트 기능과 백라이트 지속시간 설정을 사용자 가 설정하여 사용할 수 있습니다. (10/20/30초)
자체 키버튼에 의한 Calibration이 쉽습니다.
이지 캘리브래이션 기능이 있어 버튼 조작에 의해 쉽게 캘리브래이션을 할 수 있습니다. 디스플레이 예
|
