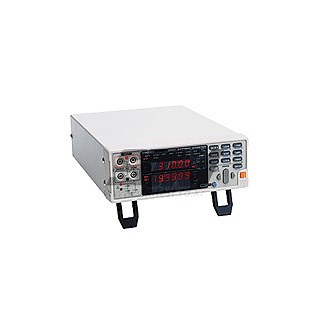

HIOKI-3561 요약정보 및 구매

상품 선택옵션 0 개, 추가옵션 4 개

제조사 HIOKI
브랜드 HIOKI
모델 HIOKI-3561
판매가격 3,061,300원
배송비결제 주문시 결제

추가옵션

선택된 옵션

  • HIOKI-3561 (+0원)
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명





· 휴대 전화, 노트 PC 등의 소형 2차 전지 생산 라인 전용
· 내부 저항과 전압 검사에 가세해 공정/ 품질관리를 위한 연산 기능을 부가
※양부 판정의 기준치는, 전지의 종류에 의해 유저 측에라고 입력할 필요가 있습니다



저항 측정 레인지 저항: 310.00mΩ/3.1000Ω, 전압: ±19.9999V


측정 확실도 저항:±0.5% rdg. ±5dgt.(EX.FAST의 경우±3dgt., FAST의 경우±2dgt., MEDIUM의 경우±2dgt.
(을)를 가산)

전압:±0.01% rdg. ±3dgt.(EX.FAST의 경우±3dgt., FAST의 경우±2dgt., MEDIUM의 경우±2dgt.(을)를 가산)

측정 전류 주파수 1kHz ±0.2Hz

측정 전류 10 mA(300mΩ레인지), 1 mA(3Ω레인지)

개방 단자전압 7V peak

최대 입력 전압 DC ±22V

대지간 최대정격 전압 DC ±70V

전측정 시간 응답 시간+샘플링 시간(저항/전압과도 약 3 ms의 응답 시간입니다만, 시료에 따라서 다릅니다)

콤퍼레이터 저항 및 전압을 각각의 콤퍼레이터로 독립 판정 가능, 상하한치 설정 또는 기준치와%설정방식

판정 Hi/IN/Lo(저항, 전압 각각 독립 판정), AND 판정(저항 판정 결과와 전압 판정 결과의 AND 연산),
화면 표시, 버저, 외부 I/O에 출력(오픈 수집가, 35V, 50mA max.)

측정치 메모리 최대 400개, 일괄해 PC에 송신 가능

통계 연산 기능 최대 30,000개의 데이터에 대해 통계 연산(최대/최소/평균치, 표준 편차, 공정 능력 지수, 외)

인터페이스 EXT I/O, RS-232C, 프린터(RS-232 C경유), GP-IB(3561-01)

그 외 기능 셀프 calibration, 방아쇠, 지연, 애버리지, 키 록, 패널 세이브

전원 AC 100?240V ±10%, 50/60Hz, 30VA max.

치수·질량 215W × 80H × 295Dmm, 2.4kg

부속품 전원 코드× 1, 접지 어댑터× 1

Measurement ranges and Accuracy300 m-Ohm to 3 Ohm, 2 ranges, ±0.5 % rdg. ±5 dgt.
20 V, ±0.01 % rdg. ±3 dgt. (Input imperdance 1m-ohm)
Measurement current10 mA (300 m-Ohm range) to 1 mA (3 -Ohm range)
Max. applied measurement voltage±22 V DC rated input voltage
±70 V DC maximum rated voltage above ground
Sampling speed
Four steps:7 ms(Extra-FAST), 23 ms(FAST),
83/69 ms(Medium), 258/251 ms(Slow)
Displays31,000 full digits (resistance), 19.9999 full digits (voltage), Fluorescent tube
Measurement methodFour-terminal AC (1kHz) method
Comparator functionsSetting: Upper and lower limit
Output: 3 levels (Hi, In, Lo) or (Pass, Fail), Open-collector, Display, Dual audible indicator
Panel save/loadUp to 126 configuration settings
Other functionsOver-range display, measurement error detection
Self-calibration, dual comparators, key-lock
InterfaceExternal I/O, RS-232C , Printer(RS-232C), GP-IB(3561-01)
PC Software Freeware: BATTERY HiTESTER 3561 Data Capture Software and BATTERY HiTESTER 3561 BIN Measurement Software
Power supply100 to 240 V AC (50/60 Hz)
Dimensions, mass215 mmW × 80 mmH × 295 mmD, 2.4 kg
AccessoriesPower cord(1)

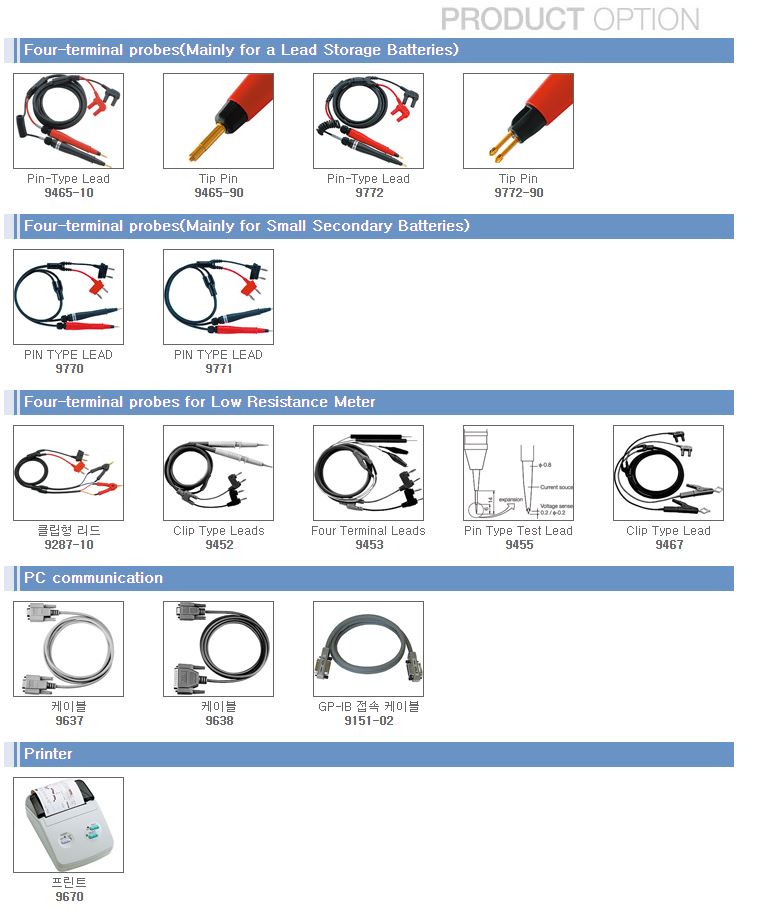

f62fe0377d5e3cc319cbaa2490837cce_1490767
