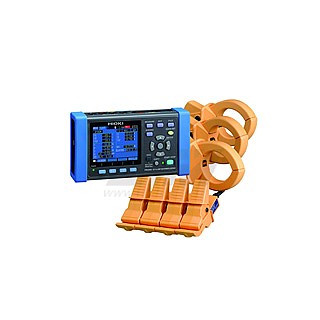

HIOKI-3365-20 요약정보 및 구매

상품 선택옵션 0 개, 추가옵션 7 개

제조사	HIOKI
브랜드	HIOKI
모델	HIOKI-3356-20
판매가격	4,090,000원
배송비결제	주문시 결제

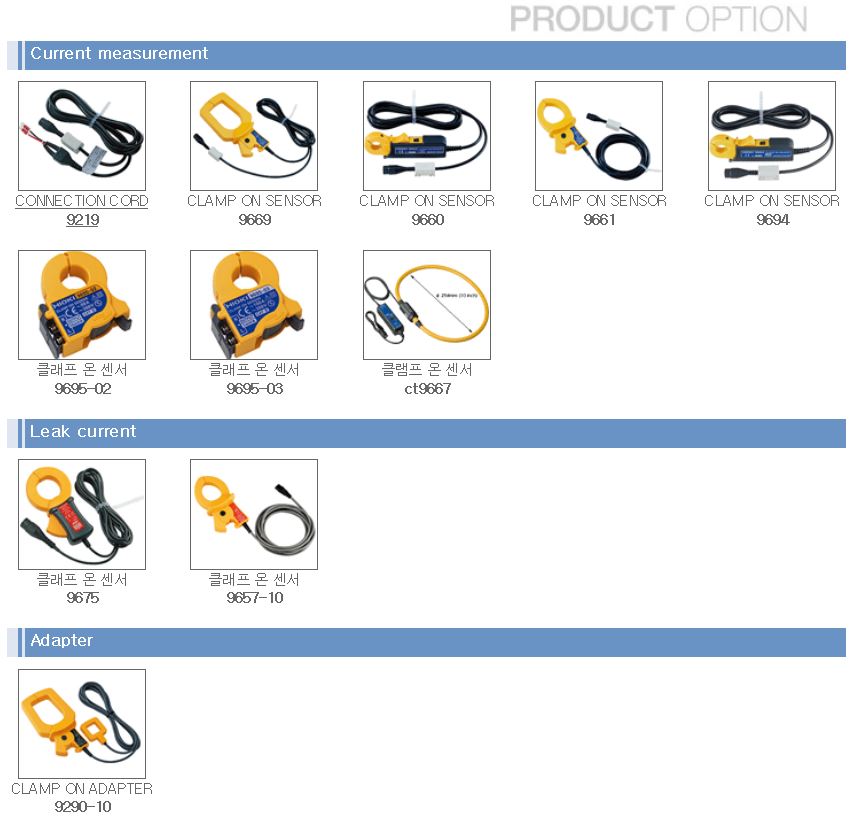

추가옵션

Current measurement
Leak current
Adapter

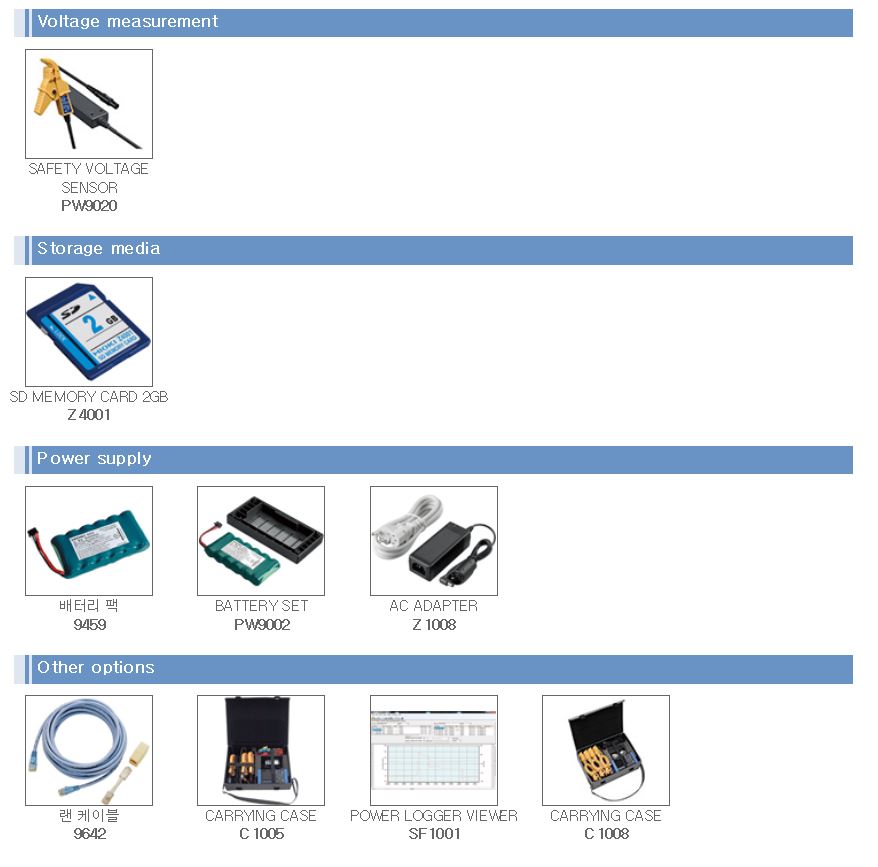

Voltage measurement
Storage media
Power supply
Other options

선택된 옵션

HIOKI-3365-20 (+0원)
수량

위시리스트 추천하기

이전상품 HIOKI-3360-20 다음 상품 HIOKI-3197

상품 상세설명

PW3365

Designed for 50/60 Hz commercial line use
3 circuits (1P2W), single circuit (1P3W, 3P3W, 3P4W)
Save data to the SD card continuously
(Current) Clamp input
(Voltage) Non-metallic contact sensor

케이블 위에서 전압 측정 단락의 위험 제로
건물이나 사무실의 전력 측정에 에너지 절약 활동의 확인에 최적
단상에서 삼상 4 선, 400V 라인까지
최소 50.000mA 범위에서 누설 전류 측정 가능 (옵션 센서 필요)
SD 카드에 장기 저장 가능
설정 내비게이션 기능이 확실한 연결을 지원 (연결 상태를 리얼한 그래픽 화면에서 안내)


PW3365-20	main unit only

■ 기본 사양 (정확도 보증 기간 1 년 조정 후 정확도 보증 기간 6 개월)

측정 라인 (측정 회로 수)	50/60 Hz, 단상 2 선 (1 회로 / 2 회로 / 3 회로), 단상 3 선 (1 회로) 삼상 3 선 / 삼상 4 선 (1 회로) 전류 만 1~3CH
측정 항목	전압 / 전류 실효치 전압 / 전류 기본 파 값 전압 / 전류 기본 파 위상 각, 주파수, 전압 파형 피크 (절대 값), 전류 파형 피크 (절대 값) 활성화 / 비활성화 / 피상 전력, 역률 (지연 · 진행) 또는 변위 역률 (지연 · 진행) 사용 (소비 · 회생) / 무효 전력량 (지연 · 진행) 활성화 (소비 · 회생) / 무효 전력 수요 량 (지연 · 진행) 활성화 (소비 · 회생) / 무효 전력 디맨드 값 (지연 · 진행), 역률시 전기 요금 표시
전압 범위	AC 400 V
전류 범위	AC 500.00 mA~5.0000 kA까지 (사용하는 센서에 의해 측정 범위가 다름) AC 50.000 mA~5.0000 A (누설 전류 만)
전력 범위	200.00 W~6.0000 MW (전압 / 전류 범위와 측정 라인의 조합을 통해)
기본 정확도	전압 : ± 1.5 % rdg. ± 0.2 % fs (PW3365 + PW9020 조합 정확도) 전류 : ± 0.3 % rdg. ± 0.1 % fs + 전류 센서 정확도 전력 : ± 2.0 % rdg. ± 0.3 % fs + 전류 센서 정확도 ( 역률 = 1)
표시 업데이트 속도	약 0.5 s (SD 카드 내장 메모리 액세스시 LAN · USB 통신시는 제외)
데이터 기록	SD 메모리 카드 / 내부 메모리에 실시간 저장
저장 간격 시간	1 ~ 30 초 ~ 60 분 14 전환
저장 항목	측정 값 저장 : 평균에만 평균 · 최대 · 최소 화면 복사 : BMP 형식 (최단 시간 간격 5 분마다 저장 가능) 파형 저장 : 바이너리 형식 (짧은 인터벌 시간 1 분마다 저장 가능)
인터페이스	SD 메모리 카드 LAN 100BASE-TX : HTTP 서버 기능 통신 소프트 설정 데이터 다운로드 USB2.0 : PC와 연결시 SD 메모리 카드와 내장 메모리를 이동식 디스크로 인식 통신 소프트웨어가 구성 데이터 다운로드
기능	결선 확인 설정 내비게이션, 시계, 기타
전원	AC 어댑터 Z1008 (100V~240V 50 / 60Hz), 45VA (AC 어댑터 포함) 배터리 팩 9459 : (최대 정격 전력 4VA AC 어댑터 연결 충전 6 시간 10 분) 연속 사용 시간 5h (백라이트 OFF)
치수 · 질량	180 W × 100 H × 48 D mm, 540 g (배터리 세트 PW9002 장착없이) 180 W × 100 H × 67.2 D mm, 820 g (배터리 세트 PW9002 장착시)
부속품	전압 센서 PW9020 × 3, AC 어댑터 Z1008 × 1, USB 케이블 (0.9 m) × 1, 취급 설명서 × 1, 측정 가이드 × 1, 컬러 스파이럴 튜브 (빨강 노랑 파랑 각 4 개) × 1 세트, 스파이럴 튜브 × 10 (코드 결속 용)
