PLZ-164WL 요약정보 및 구매

DC전자로드

제조사 KIKUSUI
브랜드 KIKUSUI

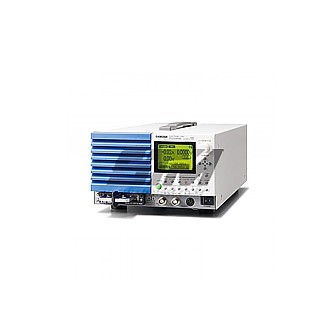

모델 PLZ-164WL
판매가격 전화문의
배송비결제 주문시 결제
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 기본설명

DC전자로드

상품 상세설명

65W · 330W의 2 모델

0.3V에서 100A를 풀로드 (PLZ334WL)
최소 동작 개시 전압은 50mV
부하 전압 2V에서도 높은 슬 루율 50A / μ s
최소 전류 설정 해상도 50 μ A (L 레인지)
정전류 · 정 저항 · 정전압 · 정 전력 등 6 개의 동작 모드에 대응
타이머 기능과 시간 · 전압 측정 기능은 배터리의 방전 특성 평가가 가능한
시퀀스 기능 스위칭 기능 탑재





라인업

PLZ164WL0.3V ~ 30V/165W/50A 저전압 · 고속 고전류 전자로드
PLZ334WL0.3V ~ 30V/330W/100A 저전압 · 고속 고전류 전자로드

개요

PLZ-4WL 시리즈는 당사 종래 제품 (4W 시리즈)의 뛰어난 조작성을 계승하면서 저전압 대전류 영역에서 고속 전류의 상승, 하강 속도 (슬 루율 50A/μs)를 실현 한 직류 전자 부하 장치입니다.
6 개의 동작 모드에 대응하고, 시퀀스 동작, 스위칭 동작, 소프트 스타트 시간 · 전압 측정 등 각종 기능도 충실. CPU 용 전원 등 통상의 부하 시험은 물론 고속 전류 응답 시험 등에 최적입니다. 또한 대용량 이차 전지 단셀 시험에 대해서도 매우 컴팩트 (당사 기존 대비 약 50 %)이되기 때문에 설비의 공간 절약 화를 꾀할 수 있습니다.

용도

  • CPU 용 저전압 전원 시험
  • 대전류 이차 전지의 방전 시험
  • 태양 전지의 IV 특성 시험
  • 각종 이차 전지 전원의 임피던스 시험
  • 릴레이, 개폐기 시험 -
  • 브러시리스 모터의 서지 흡수
  • 퓨즈 단락 시험

특징 / 기능

저전압 동작을 실현


저전압 동작을 실현

50mV에서 동작 가능. 0.3V 이하에서는 전류를 저감하고 사용할 수 있습니다.






로우 레인지 (1 / 100)을 장착



로우 레인지 (1 / 100)을 장착CC, CR, CP의 각 모드는 H, M, L의 3 레인지를 가지고 있습니다. L 레인지는 1 / 100로되어있어 한대로 소 전력에서 대 전력까지 커버 할 수 있습니다.















높은 슬 루율

높은 슬 루율부하 입력 단자 전압 2.3V로 50A/μs의 슬 루율을 실현.

















방전 시험에 편리한 기능

방전 시험에 편리한 기능이차 전지의 방전 용량 계측에 편리한 자동로드 오프 타이머 기능, 컷오프 전압 설정 기능.

















동작 모드

6 모드 대응 (정전류 · 정 저항 · 정전압 · 정 전력 · 정전류 + 정전압 · 정 저항 + 정전압)









시퀀스 기능

일반 / 패스트 두 시퀀스 모드를 장비. 패스트 모드는 최소 스텝 시간 25μs, 트리거 입출력 기능으로 외부 기기와의 동기가 가능.

[관련 제품] 시퀀스 생성 및 제어 소프트웨어 "Wavy"




"Wavy (웨뷔)"은 기 쿠스이 전자 제품 전원 · 부하 장치의 시퀀스 작성을 지원하기위한 소프트웨어입니다. 마우스로 그림 그리기 감각 & 스프레드 시트 감각으로 시퀀스를 만들고 편집 할 수 있습니다.





외부아날로그 컨트롤

CC, CR, CP, CV의 외부 컨트롤은 물론 현재의 CC 설정 값에 외부로부터 전류 중첩이 가능한 CC 중첩 입력. 또한 LOAD ON / OFF가 가능.







보호 기능

안전 확보를위한 각종 보호, 알람 발생이 가능하다. 알람은 알람 출력으로 외부에 출력 가능. 역 접속 보호는 퓨즈에 의해 차단







기타 기능

  • 스위칭 동작
  • 설치 메모리 (100)
  • CC 소프트 스타트
  • 슬 루율 설정 (CC)
  • 응답 설정 (CV, CR 각 2 단계)
  • 전류 모니터 출력
  • 원격 감지 등

※ 원 컨트롤 병렬 운전은 할 수 없습니다.



사양

모델PLZ164WLPLZ334WL
정격동작 전압0.3V ~ 30V
스위칭 모드에서 최소 작동 전압 (배선 인덕턴스 성분에 의한 전압 강하 분 포함)은 슬 루율 설정 1A/μs 당 약 40mV 상승
전류50A100A
전력165W330W
최소 동작 개시 전압 ※ 150mV (typ)
정전류 모드 (CC 모드)작동 범위H0A ~ 50A0A ~ 100A
M0A ~ 5A0A ~ 10A
L0A ~ 500mA0A ~ 1A
설정 가능 범위H0A ~ 52.5A0A ~ 105A
M0A ~ 5.25A0A ~ 10.5A
L0A ~ 525mA0A ~ 1.05A
분해능H2mA5mA
M0.2mA0.5mA
L0.02mA0.05mA
설정 정확도H, M, L± (0.2 % of set + 0.1 % of fs ※ 2) + Vin/150kΩ ※ 3
입력 전압 변동 ※ 4H, M, L± (0.1 % of set + 0.02 % of fs ※ 2)
리플rms ※ 54mA8mA
pp ※ 640mA80mA
정 저항 모드 (CR 모드)작동 범위H165S ~ 3mS330S ~ 6mS
(6.06mΩ ~ 333Ω)(3.03mΩ ~ 166.7Ω)
M16.5S ~ 300μS33.3S ~ 600μS
(60.6mΩ ~ 3.33kΩ)(30.3mΩ ~ 1.667kΩ)
L1.65S ~ 30μS3.3S ~ 60μS
(606mΩ ~ 33.3kΩ)(303mΩ ~ 16.67kΩ)
설정 가능 범위H173.25S ~ 0S346.5S ~ 0S
(5.77mΩ ~ OPEN)(2.886mΩ ~ OPEN)
M17.325S ~ 0S34.65S ~ 0S
(57.7mΩ ~ OPEN)(28.86mΩ ~ OPEN)
L1.7325S ~ 0S3.465S ~ 0S
(577mΩ ~ OPEN)(288.6mΩ ~ OPEN)
분해능H3mS6mS
M300μS600μS
L30μS60μS
설정 정확도 ※ 7H, M, L± (0.5 % of set ※ 8 + 0.5 % of fs ※ 2) + Vin/150kΩ
정전압 모드 (CV 모드)작동 범위H0.3V ~ 30V
L0.3V ~ 4V
설정 가능 범위H0V ~ 31.5V
L0V ~ 4.2V
분해능H2mV
L200μV
설정 정확도± (0.1 % of set + 0.1 % of fs)
입력 전류 변동 ※ 912mV
정 전력 모드 (CP 모드)작동 범위H16.5W ~ 165W33W ~ 330W
M1.65W ~ 16.5W3.3W ~ 33W
L0.165W ~ 1.65W0.33W ~ 3.3W
설정 가능 범위H0W ~ 173.25W0W ~ 346.5W
M0W ~ 17.325W0W ~ 34.65W
L0W ~ 1.7325W0W ~ 3.465W
분해능H10mW20mW
M1mW2mW
L0.1mW0.2mW
설정 정확도H, M, L± (2.5 % of fs ※ 2)
전압계표시H0.000V ~ 30.000V
L0.0000V ~ 4.0000V
정확도± (0.1 % of rdg + 0.1 % of fs)
전류계표시H, M0.000A ~ 50.000A0.00A ~ 100.00A
L0.00mA ~ 500.00mA0.0000A ~ 1.0000A
정확도± (0.2 % of rdg + 0.3 % of fs)
전력계표시H, M0.00W ~ 165.00W0.00W ~ 330.00W
L ※ 150.000W ~ 15.000W0.000W ~ 30.000W
L ※ 160.0000W ~ 1.6500W0.0000W ~ 3.3000W
스위칭 모드동작 모드CC / CR 모드
주파수 설정 범위1Hz ~ 50kHz
듀티 비 설정5 % ~ 95 % 1 % step ※ 10
주파수 설정 정확도± (0.5 % of set)
슬 루율설정 범위
CC에서만 설정 가능		H2.5mA/μs ~ 25A/μs5mA/μs ~ 50A/μs
M250μA/μs ~ 2.5A/μs500μA/μs ~ 5A/μs
L25μA/μs ~ 250mA/μs50μA/μs ~ 500mA/μs
설정 정확도 ※ 11± (10 % of set + 0.8μs)
소프트 스타트동작 모드CC 모드
시간 설정 범위 ※ 12Off, 100μs, 200μs, 500μs, 1000μs, 2ms, 5ms, 10ms, 20ms
설정 정확도± (30 % of set + 10μs)
응답응답 속도NORMAL, FAST
원격 탐사보상 가능한 전압편도 3V
보호 기능과전압 보호 (OVP)정격 전압의 115 %에서로드 해제
과전류 보호 (OCP)정격 전류의 10 % ~ 110 %로 설정 가능
보호 동작은로드 해제 또는 제한 선택 가능
과 전력 보호 (OPP)정격 전력의 10 % ~ 110 %로 설정 가능
보호 동작은로드 해제 또는 제한 선택 가능
과열 보호 (OHP)방열판 온도가 90 ℃에 도달했을 때로드 해제
저전압 감지 (UVP)검색시로드 해제. 0.3V ~ 30V로 설정 가능
역접 보호 (REV)퓨즈에 의한 다. ALM 발생으로로드 해제
모델PLZ164WLPLZ334WL
시퀀스 기능기본적인 시퀀스
동작 모드CC, CR, CV, CP
최대 스텝 수256
단계 실행 시간1ms ~ 999h59min
분해능1ms, 100ms, 1s, 10s, 1min
퍼스트 시퀀스
동작 모드CC, CR
최대 스텝 수1024
단계 실행 시간25μs ~ 100ms
분해능25μs (25μs ~ 100μs)
100μs (100μs ~ 100ms)
기타 기능경과 시간 표시로드 온에서로드 해제까지의 시간을 측정 ON / OFF 가능, 1s ~ 999h59min59s까지 계측.
자동로드 오프 타이머설정 시간 경과 후 자동으로로드 해제 1s ~ 999h59min59s 또는 OFF로 설정 가능.
입출력 신호J1 커넥터 (26-pin MIL 계 커넥터)
EXT cont MODECC, CR, CP 외부 전압 제어, 0V ~ 10V에서 Range 정격의 0 ~ 100 %.
EXT cont ADDCC MODE 외부 전압 제어, 0V ~ ± 10V에서 Range 정격의 0 ~ 100 %. Local 설정 값 ExtCont 설정 값에 합산된다.
EXT cont CVCV MODE 외부 전압 제어, 0V ~ 10V에서 Range 정격의 0 ~ 100 %.
IMON전류 모니터 출력. 10Vf.s. (H / L 범위) 1Vf.s. (M 레인지).
LOAD CONT INPUTCMOS 신호 L 수준 (또는 H)로드 온. 로직 레벨 변환 가능.
RANGE CONT외부 레인지 전환 입력. 2bit
ALARM INPUTCMOS 신호 L 수준을 10μs 이상 입력 알람 작동, 내부 회로는 10kΩ에서 5V로 풀업.
TRIG INPUT포즈 상태시 CMOS 신호 L 수준을 10μs 이상 입력했을 때 포즈 해제. 내부 회로는 10kΩ에서 5V로 풀업.
ALARM CLEAR INPUTCMOS 신호 L 수준을 100ms 이상 입력 알람 클리어 동작 내부 회로는 10kΩ에서 5V로 풀업.
LOAD ON STATUS로드 온시 ON. 포토 커플러에 의한 오픈 콜렉터.
RANGE STATUS레인지 상태 출력. 2bit
ALARM STATUS경보 (OVP, OCP, OPP, OHP, REV, UVP) 작동 및 외부 알람 입력시 ON.
SHORT SIGNAL OUT릴레이 접점 출력 (DC30V/1A)
전면 BNC 단자
TRIG OUT시퀀스 동작, 스위칭 동작시 펄스를 출력합니다.
IMON OUT1Vf.s (H / L 범위) 0.1Vf.s (M 레인지) 내부 커먼은 절연 (샤시 전위에 연결).
통신 기능GPIB, RS232C, USB
일반입력 전압 범위100V AC ~ 240V AC (90V AC ~ 250V AC), 단상
입력 주파수 범위47Hz ~ 63Hz
소비 전력95VAmax
돌입 전류 ※ 1365Amax
작동 온도 범위0 ℃ ~ 40 ℃
작동 습도 범위20 % ~ 85 % RH (비 응축)
저장 온도 범위-20 ℃ ~ 70 ℃　
저장 습도 범위90 % RH 이하 (결로 없을 것)
대 접지 전압± 500V
절연 저항차 - 입력 단자DC 500V 30MΩ 이상 (주위 습도 70 % RH 이하)
차 - 샤시DC 500V 30MΩ 이상 (주위 습도 70 % RH 이하)
입력 단자 - 샤시DC 500V 30MΩ 이상 (주위 습도 70 % RH 이하)
내전압차 - 입력 단자AC1500V 1 분간에서 이상 없음
차 - 샤시AC1500V 1 분간에서 이상 없음
부속품취급 설명서 1 권
CD-ROM1 장
전원 케이블 1 개
입력 단자 나사 (M8 볼트, 너트, 스프링 와셔) 2 세트
입력 단자 커버 1 개
입력 단자 커버 용 나사 2 개
J1 보호용 더미 플러그 1 개 (본체에 구현)
샤시 연결선 1 개
안전 ※ 14다음의 지침 및 표준의 요구 사항에 적합
저전압 지침 2006/96/EC,
EN61010-1 : 2001 Class I Pollution degree 2
질량약 6.5kg약 8.0kg
외형 치수 (최대 치수)214.5W × 124 (155) H × 400 (455) Dmm

※ 1 : 본 기기에 전류가 흐르기 시작 최소 전압. 부하 입력 단자에서.
※ 2 : M 레인지 때는, H 레인지의 풀 스케일.
※ 3 : Vin : 본 기기의 입력 단자 전압 또는 센싱 전압.
※ 4 : 정격 전력 / 30V의 전류에서 입력 전압을 0.3V ~ 30V까지 변화 시켰을 때.
※ 5 : 측정 주파수 대역폭 : 10Hz ~ 1MHz.
※ 6 : 측정 주파수 대역폭 : 10Hz ~ 20MHz.
※ 7 : 입력 전류 전환율. 센싱 끝에서.
※ 8 : set = Vin / Rset
※ 9 : 입력 전압 0.3V로 정격의 10 % ~ 100 %의 전류의 변화에 대해 (원격 감지시).
※ 10 : 최소 시간 간격은 2μs. 5 ~ 50kHz에서 최대 듀티 사이클 제한된다.
※ 11 : 정격 전류의 2 % ~ 100 % (M 범위는 20 % ~ 100 %)의 전류 변화에서 10 % ~ 90 %에 도달하는 시간.
※ 12 : 입력 전류가 10 % ~ 90 %에 도달하는 시간.
※ 13 : AC100 V 입력시는 약 35 A
※ 14 :이 제품은 Class Ⅰ 기기입니다. 본체의 보호 도체 단자를 반드시 접지하십시오. 제대로 접지되지 않은 경우, 안전은 보장되지 않습니다.
※ 15 : CP 모드를 제외하고.
※ 16 : CP 모드.

외형 치수도

단위 : mm



옵션 ※ 가격은 당사 표준 가격입니다


어플리케이션 소프트웨어

Wavy for PLZ4W

컴퓨터에서 쉽게 전류 파형을 시뮬레이션. 측정 데이터 로깅 있습니다.







낮은 인덕턴스 케이블

낮은 인덕턴스 케이블

TL01-PLZ


케이블 길이 : 50cm

TL02-PLZ


케이블 길이 : 1m

TL03-PLZ


케이블 길이 : 2m







액세서리 키트

OP01-PLZ-4WL


커넥터, 세미 커버, 핀 × 26





랙 마운트 어댑터

KRA3


랙 마운트 어댑터 (인치 대응)

KRA150

랙 마운트 어댑터 (밀리 대응)





전면 패널

PLZ-4WL 시리즈
1 ...로터리 노브
이 제품은 로터리 노브를 돌아서 각종 수치 설정합니다. 로터리 노브를 누르면 굵고 미세 조정을 전환 할 수 있습니다.
2 ...CURSOR
메뉴 항목을 선택할 때 상하 좌우로 커서를 이동합니다.
3 ...LOCAL / LOCK 키
4 ...SHIFT
각 키의 기능을 전환합니다.
5POWER 스위치
본 기기의 전원 스위치입니다.
6 ...REMOTE 커넥터
장래의 기능 확장 용 커넥터입니다.
7 ...TRIG OUT 단자
시퀀스 동작시 또는 스위칭 동작시에 펄스 신호를 출력합니다.
8 ...IMON OUT 단자
전류를 모니터하기위한 출력 단자입니다. 전압계 나 오실로스코프를 연결하여 전류를 모니터 할 수 있습니다.
9 ...DC INPUT (부하 입력 단자)
단자 볼트 지름 : M8
조작부
10 ...MODE / + CV 키
작동 모드 전환 / CC 모드 또는 CR 모드로 CV 모드를 추가
11 ...SET / VSET / MENU 키
기본 설정 값 설정 / 메뉴 설정 화면 표시
12 ...RANGE / VRANGE 키
동작 모드에 대응 한 레인지 전환 / 전압 레인지 전환
13 ...SLEW RATE / SHORT 키
슬 루율 값 설정 / 쇼트 기능의 온 · 오프 전환
14 ...OPP / OCP / UVP 키
과 전력 보호 (OPP), 과전류 보호 (OCP), 저전압 보호 (UVP)의 작동 값 설정
15 ..RECALL / STORE 키
설치 메모리 호출 / 설치 메모리 저장
16 ..ENTER / ABC 키
입력 확정 (메뉴 설정) / 프리셋 메모리 저장
17 ..SW ON 키
스위칭 기능의 온 / 오프 전환
18 ...FREQ / DUTY / Th / TL 키
스위칭 주파수, 듀티 사이클 스위칭 시간 설정
19 ...LEVEL / % 키
스위치 레벨 설정 (전류 값 또는 컨덕턴스 / 비율)
20 ...A / EDIT 키
프리셋 메모리 A / 시퀀스 기능 편집
21 ...B / RUN / STOP 키
프리셋 메모리 B / 시퀀스 기능 실행 · 정지
22 ...C / PAUSE 키
프리셋 메모리 C / 시퀀스 기능, 일시 중지





후면

PLZ-4WL 시리즈
1 ...J1 커넥터
외부 제어 커넥터
2 ...GPIB
원격 제어시 GPIB 케이블 접속 용 커넥터
3 ...RS232C
원격 제어시의 RS232C 케이블 접속 용 커넥터
4 ...USB
원격 제어시 USB 케이블 연결 용 커넥터
5AC INPUT
전원 코드 연결 용 커넥터
