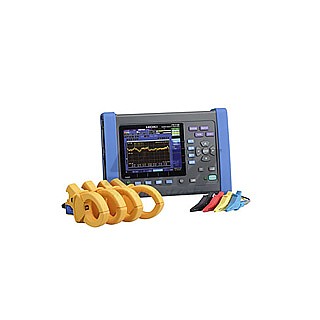

PW-3198/PW-3198-90 요약정보 및 구매

상품 선택옵션 1 개, 추가옵션 6 개

제조사 HIOKI
원산지 JAPAN
브랜드 HIOKI
모델 PW-3198/PW-3198-90
판매가격 8,463,400원
배송비결제 주문시 결제

선택옵션

추가옵션

선택된 옵션

  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명

옵션 -

Z1002(AC adapter) 전화문의



·세계 기준에 부합하는 문제 검증이 가능
·정확한 측정을 끊긴없이 연속 측정 (V : 정격 전압의 ± 0.1 %, A · W : ± 0.2 % rdg. ± 0.1 % fs)
·CAT IV 600V 안전 설계로 전력 인입 선도 측정 가능
·고차 고조파 측정도 커버하는 80kHz까지의 광대역 전압 측정
·넓은 다이나믹 레인지 입력 낮은 전압 1300V (3 상 4 선 선간 전압)까지
·과도 오버 전압은 최대 6000Vpeak, 700kHz까지 측정 가능
·풍부한 인터페이스 (LAN, USB, SD 카드)
·GPS 옵션에서 여러 기기 간의 데이터 동기화를 확보 가능

Basic specifications

Measurement line type Single-phase 2-wire, Single-phase 3-wire, Three-phase 3-wire or Three-phase 4-wire plus one extra input channel (must be synchronized to reference channel during AC/DC measurement)
Voltage ranges Voltage measurement: 600.00 V rms
Transient measurement 6.0000 kV peak
Current ranges 500.00 mA to 5.0000 kA AC (depends on current sensor in use)
Basic accuracy Voltage: ±0.1% of nominal voltage
Current: ±0.2% rdg. ±0.1% f.s. + current sensor accuracy
Active power: ±0.2% rdg. ±0.1% f.s. + current sensor accuracy
Measurement items
  1. Transient over voltage : 2MHz sampling.
  2. Frequency cycle : Calculated as one cycle, 40 to 70Hz
  3. Voltage (1/2) RMS: one cycle calculation refreshed every half cycle.
    Current (1/2) RMS: half-cycle calculation.
  4. Voltage swell, Voltage dips, Voltage interruption
  5. Inrush current
  6. Voltage waveform comparison
  7. Instantaneous flicker value: As per IEC61000-4-15
  8. Frequency: Calculated as 10 or 12 cycles, 40 to 70Hz
  9. 10-sec frequency: Calculated as the whole-cycle time during the specified 10s period, 40 to 70Hz
  10. Voltage waveform peak, Current waveform peak
  11. Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor (negative-phase, zero-phase)
  12. High-order harmonic component (voltage/ current): 2kHz to 80kHz
  13. Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0th to 50th orders
  14. Harmonic voltage-current phase angle: 1th to 50th orders
  15. Total harmonic distortion factor (voltage/ current)
  16. Inter harmonic (voltage/ current): 0.5Hz to 49.5Hz
  17. K Factor (multiplication factor)
  18. IEC Flicker, Δ V10 Flicker
Record 55 weeks (with repeated recording set to [1 Week], 55 iterations)
35 days (with repeated recording set to [OFF])
Interface SD/SDHC card, RS-232C, LAN (HTTP server funtion), USB2.0
Display 6.5-inch TFT color LCD (640×480 dots)
Power supply AC ADAPTER Z1002 (12V DC, Rated power supply 100V AC to 24 V AC, 50/60Hz)
BATTERY PACK Z1003 (Ni-MH 7.2V DC 4500mAh)
Dimensions, mass 300mm(11.81in)W × 211mm(8.31in)H × 68mm(2.68in)D (excluding protrusions), 2.6kg(91.7oz) (including battery pack)
Supplied accessories Instruction manual×1, Measurement guide×1, VOLTAGE CORD L1000×1 set, Spiral Tube×1, Input Cable Labels×1, AC ADAPTER Z1002×1, Strap×1, USB cable (1m 3.28ft length)×1, BATTERY PACK Z1003×1, SD MEMORY CARD 2GB Z4001×1





f7bb48ce6515888b57c440b78c731446_1439438

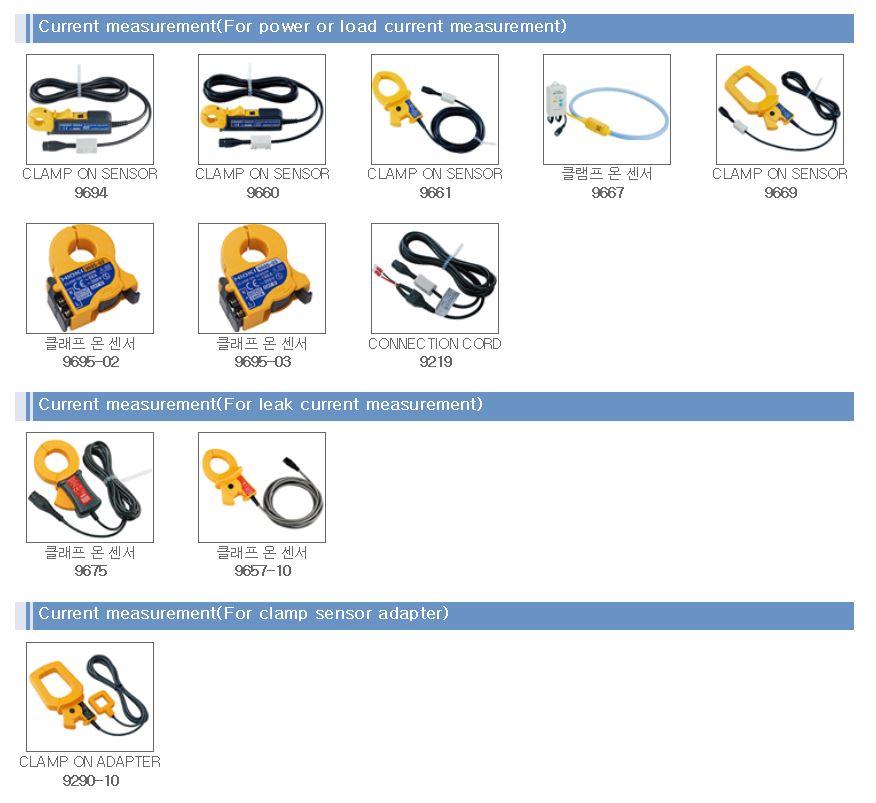

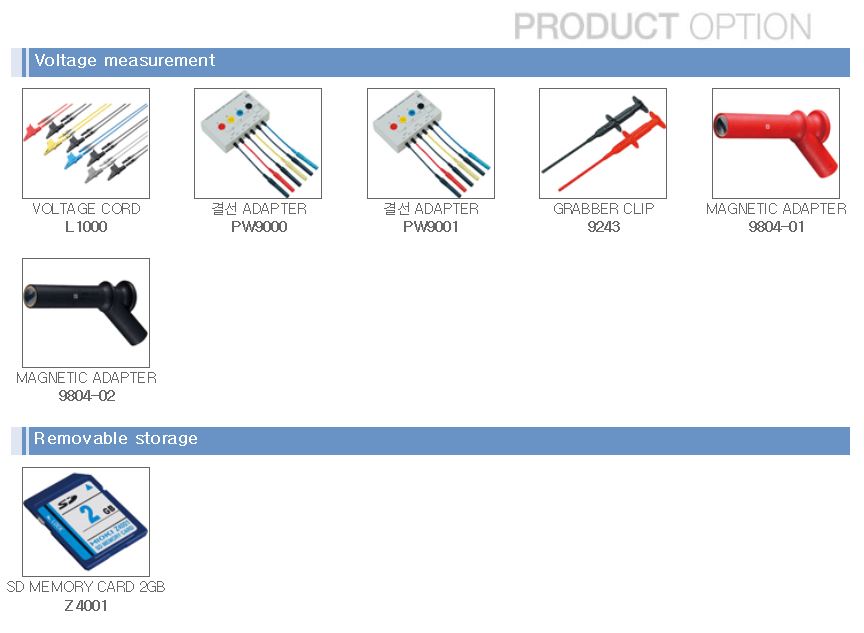

추가옵션 (전화문의)

44ee7a51ca80702a228e037e7f6c20f6_1489625
44ee7a51ca80702a228e037e7f6c20f6_1489625
44ee7a51ca80702a228e037e7f6c20f6_1489625
