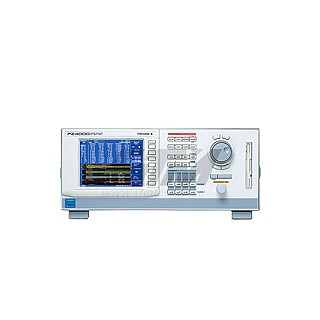

PZ-4000 요약정보 및 구매

제조사	YOKOGAWA
브랜드	YOKOGAWA
모델	PZ-4000
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 RF-9800 다음 상품 PW-3198/PW-3198-90

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

1133930e758de766a26d7aa286f6dd3d_1489552

● 순간적인 전력의 변화를 정확히 측정
	● 최고sampling rate: 5 MS/s
	● 측정주파수영역 : DC, up to 2 MHz
	● 6.4-inch color TFT liquid crystal display
	● 6.4-inch wide-angle-view TFT color liquid crystal display
	● 전력 측정 표시 및 파형 분석 기능
	● 고조파 분석 및 FFT( Fast Fourier Transform) 변환 기능(표준 기능)
	● 다양한 통신 interface (GPIB, RS-232,Centronics, SCSI)
	● 내장printer 및 데이터 저장을 위한 3.5-inch FDD 탑재
	● 외부trigger 기능

	최고sampling rate : 5 MS/s
	측정주파수영역 : DC, up to 2 MHz
	6.4-inch color TFT liquid crystal display
	전력 측정 표시 및 파형 분석 기능
	고조파 분석 및 FFT( Fast Fourier Transform) 변환 기능(표준 기능)
	다양한 통신 interface (GPIB, RS-232,Centronics, SCSI)
	내장printer 및 데이터 저장을 위한 3.5-inch FDD 탑재
	외부trigger 기능

	■ PZ4000 특징
	다양한 power parameter 표시 기능
	모든 parameter는 동시에 측정되고, 사용자가 원하는parameter만 표시할 수도 있습니다. (총 64가지 parameter 동시 측정 가능)
	다양한 파형 표시 기능
	전압, 전류 등 측정 parameter의 계산에 기초한 총 10개의 다른 파형이 표시될 수 있습니다. 예를 들어, 측정 중에 전력 파형의 순간적인 변화를 보기 위해 연산에 기초한 전력파형을 시각적으로 볼 수 있습니다.
	파형간 연산 기능
	파형간 연산 기능으로 커서간 영역의 파형연산과 파형data에 기초한 각 zero-cross period에 대해 평균값 추이를 계산할 수 있습니다. 예를 들어 전체 측정 시간 중 주어진 일부 측정시간 간격에 대한 유효전력을 구하거나, 유효전력 및 전압, 전류의 실효치에 대한 순간적인 변화도 관측할 수 있습니다.
	고조파 분석 기능 (500차까지)
	고조파 분석 기능으로 기초 파형에 대해 6.4kHz까지 list, bar graph, 및 vector diagram(기초 파형 위상각)으로 나타낼 수 있으며, 또한 FFT분석까지 할 수 있습니다.
	4-input Module
	한대의 PZ4000으로 3상3선에 연결하는 3상기기의 효율을 측정할 수 있습니다.
	External Trigger
	다 channel 측정을 위해 여러 대의 PZ4000으로 동시에 측정할 수 있습니다.

	■ PZ4000 사양
	구분	253751-E1	253752-E2
	전압 측정	Input type : Direct input Range : 30/60/120/200/300/600/1200/2000Vpk (1000 Vrms max)
	전류 측정	Input type : Direct input	Input type : Direct input
		Range : 0.1/0.2/0.4/1/2//4/10Apk	Range : 0.1/0.2/0.4/1/2//4/10Apk
		(5Arms max)	(5Arms max) And
			1/2/4/10/20/40/100Apk
			(20Arms max)
		외부input Range : 100/200/400/1000mVpk	외부input Range : 100/200/400/1000mVpk (1Vrms max)
		(1Vrms max)
	주파수 측정 range	DC, up to 2MHz
	기본 확도 (50/60 Hz)	Voltage/current : 0.1% of reading + 0.05% of reading
		Power : 0.1% of reading + 0.025% of range
	A/D converter	전압 및 전류 입력 동시 전환
		분해능 : 12bits
		최대 변환 속도 : 5MHz
