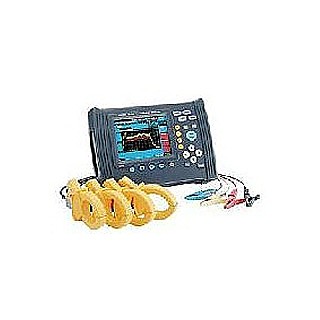

3196 요약정보 및 구매

제조사	HIOKI
원산지	JAPAN
브랜드	HIOKI
모델	3196
판매가격	전화문의
배송비결제	주문시 결제

위시리스트 추천하기

이전상품 3193 다음 상품 WT-2010

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

공장 .빌딩의 전원품질을 감시／기록 TROUBLE 발생시 원인을 규명할 수 있는 분석장치
· 단상 2선/단상 3선/3상 3선/3상 4선 나아가 교류/직류 측정 가능한 1ch의 부가 입력 내장
· 전류 Sensor는 5종류 선택 가능
· 고속 Sampling으로 Transient Over 전압(Impulse) 측정 가능
· HTTP Server기능을 탑재하여 원격측정에 대응
· 9624에서 PC Card에 저장한 Data를 PC에서 분석가능

[측정LINE]
- 단상 2선, 단상 3선, 3상 3선, 3상 4선 중 한 가지와 부가입력 1ch

[전압RANGE]
- ch1 ~ ch3: AC 150/300/600V
- ch4: AC 60/150/300/600V, DC ±60/600V Peak

[전류RANGE]
(사용하는 CLAMP ON SENSOR에 따라 측정범위가 다름）
- 9694 : AC 5/50A, [9660] AC 50/100A,
- 9661 : AC 50/500A, [9667] AC 50/500/5000A,
- 9669 : AC 100/1000A

[측정방식]
- Transient Over 전압: 2MS/s
- 고조파: 2048 Point（10cycle/50Hz시, 12cycle/60Hz시）
- 기타 실효치: 256 Point/cycle

[측정기능]
1. Transient Over 전압
2. 전압 Swell, 전압 Dip, 전압 순간 정전
3. 주파수, 전압, 전류, 전압 .전류 Peak, 유효 .무효 .피상전력, 역률 또는 변위역률
4. 전압 불평형율, 전류 불평형율
5. 고조파 전압 .전류 .전력, Inverter Harmonics 전압 .전류, 고조파 전압 전류 위상차, K Factor, 종합 고조파
전압 .전류왜곡율, 종합Inverter Harmonics 전압 .전류 왜곡율
6. ΔV10 Flicker 또는 IEC Flicker[Pst, Plt]
7. EN50160

- 내부MEMORY용량 : 13MB
- INTERFACE : PC Card (528MB까지), RS-232C, LAN (10BASE-T)
- 표 시 : 6.4Inch TFT Color LCD (640 × 480Dot)
- 전 원 : 9458AC ADAPTER 또는 9459 BATTERY PACK, 40VA max.
- SIZE .무게 : 298W × 215H × 67Dmm, 2kg

[부속품]
- 9438-02 전압 코드 × 1 Set(적 .황 .청 .회색 각 1개, 흑색 4개), 9458AC ADAPTER × 1,
9459 BATTERY PACK× 1, STRAP × 1, LAN Connector Bar × 1, 입력 코드 Label × 1,
CD-R판 취급설명서 × 1, Quick Start Manual ×1

Measurement lines

Single-phase/two-wires, Single-phase/three-wires, Three-phase/three-wires, Three-phase/four-wires

Measurement items

Impulsive voltage quality:Transient overvoltage (Impulse), RMS voltage quality:Voltage swell, Voltage dips, Voltage interruption, Power quality:Frequency, Voltage, Current, Current peak, Active/Reactive/Apparent power, Power factor (displaced power factor), Three phase quality:Voltage unbalance ratio, Current unbalance ratio, Harmonic quality (Up to 50th order):Harmonic voltage, Harmonic current, Harmonic power, Inter-harmonic voltage, Inter-harmonic current, Harmonic voltage current phase angle, Total harmonic voltage distortion, Total inter-harmonic current distortion (THD-F, THD-R), Total inter-harmonic voltage distortion ratio, Total inter-harmonic current distortion ratio (THD-F, THD-R), K factor, Flicker:Measures delta- V10 flicker (Japanese domestic), or IEC flicker [Pst, Plt] (international standards),

Measurement ranges

Voltage ch1 to ch3: 150.00 to 600.00 V AC rms-3 ranges, ch4: 60.000 to 600.00 V AC rms-4 ranges, or 60.000/600.00 V DC-2 ranges, Current (When using 100 A sensor): 50.000/100.00 A AC rms-2 ranges, Current (When using 500 A sensor): 50.000/500.00 A AC rms-2 ranges, Current (When using FLEXIBLE CLAMP ON SENSOR 9667): 500.00 A / 5000.0 A AC rms-2 ranges, Current (When using CLAMP ON SENSOR 9669): 1000.0A AC rms-1 range, Current (When using CLAMP ON SENSOR 9694): 5.0000A / 50.000 A AC rms-2 ranges, Power: Combination pattern of voltage and current ranges

Measurement method

Transient overvoltage: 2 mega-sampling/sec, Harmonic wave: 2048 point (10 cycle at 50 Hz, or 12 cycle at 60 Hz), Other effective value: 256 point/one cycle

Memory capacity

13 MB

Interface

PC card slot (9726/ 9727/ 9728 PC card, 128MB to 512MB), RS-232C, LAN (10BASE-T)

Power supply

12 V DC output AC ADAPTER 9458 (Universal 100 to 240 V AC, 50/60 Hz), or BATTERY PACK 9459 (7.2 V/2450 m Ah Ni-MH)

Dimensions, mass

298 mm(11.73 in)W × 215 mm(8.46 in)H × 67 mm(2.64 in)D, 2.25 kg (79.4 oz)...within battery

Accessories

Voltage cord (one set), AC ADAPTER 9458 (1), BATTERY PACK 9459 (1), shoulder strap (1), LAN connector cover (1), marking label (1), Down96 (data download software)
