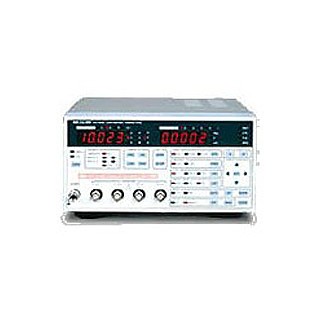

KC-555 > Impedance Meter | 삼성종합계측기

KC-555 요약정보 및 구매

위시리스트 추천하기

측정 파라메이타와 측정 범위

L : 1.6000μ H∼199.99kH

C : 0.9400pF∼199.99mF

R : 0.0100Ω∼199.99M Ω

|Z| : 0.0100Ω∼199.99M Ω

D : 0.0001∼19.999

Q : 0.5∼199.99

위상 각도( θ ) : －180.00′∼ 180.00′

단자간 전압( V ) : 0.00V∼1.00V

단자간 전류( I ): 0.00mA∼1.000mA

기본 오차

0.08%

측정 주파수

1kHz, 120Hz (주파수 오차 ± 0.01% 이하)

출력 인피던스

100Ω

측정 신호 레벨

50mV, 500mV, 1V (설정 오차 ± 10% ± 10mV)

최대 단락 전류

10mA

측정 레인지

측정 레인지는 | Z |에서(로) 규정으로 한다.
| Z | 이외의 측정 항목에 대해서는 연산 좋음 능력 가격으로 하는 0.1 Ω∼100M Ω
(10레인지)(자동／수동)

측정 회로 모드

병열 등가 회로, 직렬 등가 회로 (자동／수동)

표시

LED 표시

측정 속도

트리거 기능

내부 트리거, 외부 트리거

측정 단자

5단자 구성, BNC 코네크타 4단자 (신호 인가 2단자, 신호 검출 2단자), 가드 1단자

제로 보정	오픈 보정 가능하다 (1k Ω 이상) ,쇼트 보정 가능하다 (1k Ω 미만)
콘파레이타 기능	Display A, Display B에 각자 위 하한가를 설정 가능하다 판정 결과: LED 점등및 HI, LO, GO, TOTAL GO, BUSY, END를 외부 출력
패널 저장 기능	99대로의 설정 조건을 보존 가능하다 키 조작또는 외부 CONTROL 코네크타보다 임의적인 패널의 읽어 냄 가능하다
시스템 리셋	본체의 전기능의 설정을 리셋의 상태로 한다
키 록 기능	매뉴얼 트리거－ 키를 뺀다, 패널면의 키 조작을 불가능하게 한다
부저 소리의 설정	콘파레이타의 NG, GO또는 OFF의 설정이 가능하다
인터페이스	CO NTROL (시－케스용 외부 I/O)(기본장비) GO/NO-GO, BUSY, END, START, PANEL NO. RS-232C 인터페이스(기본장비) GP-IB 인터페이스(옵션) , BCD 인터페이스(옵션)
사용 온 습도 범위	0∼40℃, 35∼80%R.H. 이하 (결로하지 않는 것) 단, 18℃∼ 28℃ 이외에서은 오차의 한계 값은 2배로 한다
보존 온 습도 범위	－10∼55℃, 80%R.H. 이하 (결로하지 않는 것)
전 원	AC100/120/220/240V,50/60Hz 최대 고정 격 전력 20VA ± 10%
치 수	200(W)× 100(H)× 170(D) mm ,약 2.5kg
옵 션	측정 프로브(KCA-06, KCA-07, KCA-08, KCA-09N, KCA-17), BCD 보드(KCB-71), GP-IB 보드(KCG-72)
