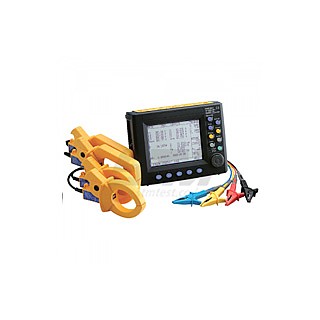

· 에너지 절약법/ISO14001/설비진단/고조파대책에 최대 4회로의 DEMAND와 고조파를 동시 측정
· 500 mA.5000 A/75 W（단상 2선）.9 MW（3상 4선）의 Wide Range
· 최대 4회로의 Demand관리와 고조파 분석을 동시측정
· 측정 Data는 PC Card에 자동 저장
· 교류 1주기마다 고속 연속 측정
· 3169-21 사양은 외부 기록장치에 고속 D/A 출력 내장

[측정LINE]
(측정가능회로수)

- 단상 2선(4회로), 단상 3선(2회로), 3상 3선(2 또는 1회로), 3상 4선(1회로),
※50/60Hz, 동일전압 계통에 의함

측정항목 : 전압, 전류, 유효 .무효 .피상전력, 유효 .무효 전력량, 역률, 주파수, 고조파

[측정RANGE]
- 전압: AC 150/300/600V
- 전류:

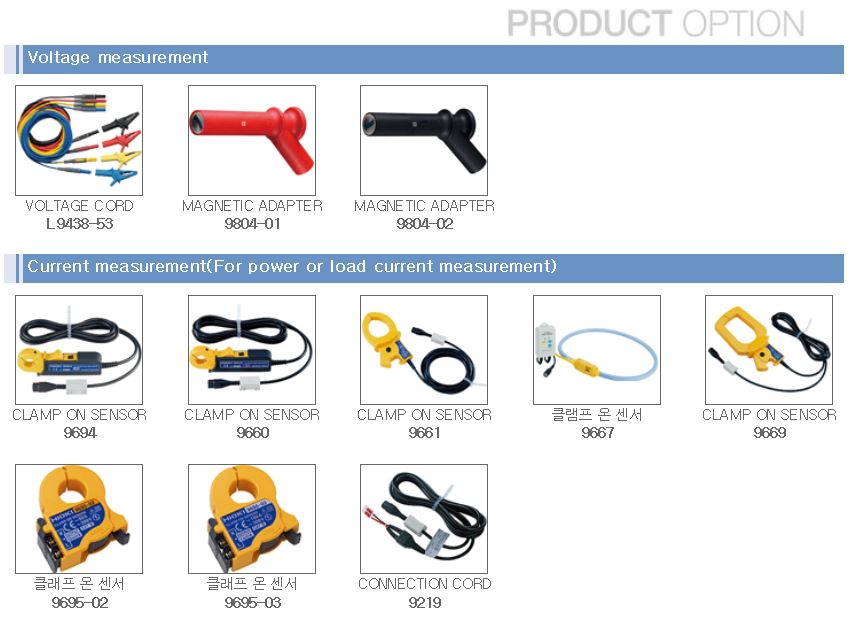

1)9694 AC 500mA, 1/5A, [9660] AC 5/10/50/100A
2)9661 AC 5/10/50/100/500A, [9669] AC 100/200/1kA
3)9667 AC 500/5kA(사용 Sensor에 따라 측정범위가 다름)
- 전력: 75W.9MW (측정 Mode 및 전압 .전류 Range의 조합에 의함)

[측정방식]

- Digital Sampling 방식, PLL 동기 또는 50/60Hz 고정 Clock
- W기본정확도 : ±0.2% rdg. ±0.1% f.s. + [CLAMP ON SENSOR 정확도]
- CLAMP ON SENSOR정확도 : ±0.3% rdg. ±0.01% f.s. (9661시, f.s.는 Sensor 정격전류치)
- 표시갱신RATE : 약 2회/s(PC Card Access시, RS-232C 통신시는 제외)

[입력INTERVAL]

- 표준: 1/2/5/10/15/30초, 1/2/5/10/15/30/60분
- 단시간: 1주기마다 /0.1/0.2/0.5초 (순간치만)

[주파수특성]

- 기본파 주파수45Hz.66Hz에서 기본파의 제50차까지 ±3% f.s. + [측정 정확도]

[기 능]

- 오결선 Check, 표시언어 전환, 표시 Hold기능, Backup기능, 정전처리, Key Lock기능, -21 사양의 D/A 출력에서 측정항목 4ch Analog 출력 가능(DC ±5V f.s.)
- 전 원 : AC 100V.240V, 50/60Hz, 30VA max.
SIZE .무게 : 210W × 160H × 60Dmm, 1.2kg

[부속품]

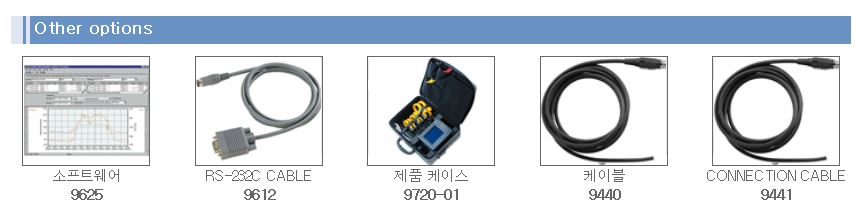

9438-03 전압 코드× 1Set(흑 .적 .황 .청색 각 1개), 전원 코드 × 1, 입력 코드 Label × 1, CD-R× 1(CSV변환 Software), 9441 접속 CABLE× 1(-21만, D/A용)


[편 리 한 점]

- 최대 4 회로의 전력 라인의 측정에 대응(동일 전압 계통)
1대로 4 회로(단상 2선), 2 회로(삼상 3선), 1회로(삼상 4선)의 각종 측정 라인에 대응할 수 있습니다.

- 풍부한 측정 기능
전압, 전류, 전력(유효/무효/피상), 적산 전력, 역률, 주파수등이 동시에 측정할 수 있습니다.
게다가 삼상 3선(3P3W2M) 모드에서는 2 전압/2 전류계측으로 3 전압/3 전류를 표시. 삼상 4선(3P4W4I) 모드에서는 4 전류계측으로 중성선전류도 표시할 수 있습니다.

- 5 A~5000 A레인지를 탑재
CT단자로부터 대전류·대구경 전선 측정까지 4 종류의 클램프 전류 센서로 대응할 수 있습니다. 게다가 측정 회로 마다 사용하는 최적인 클램프 전류 센서를 선택할 수가 있습니다.

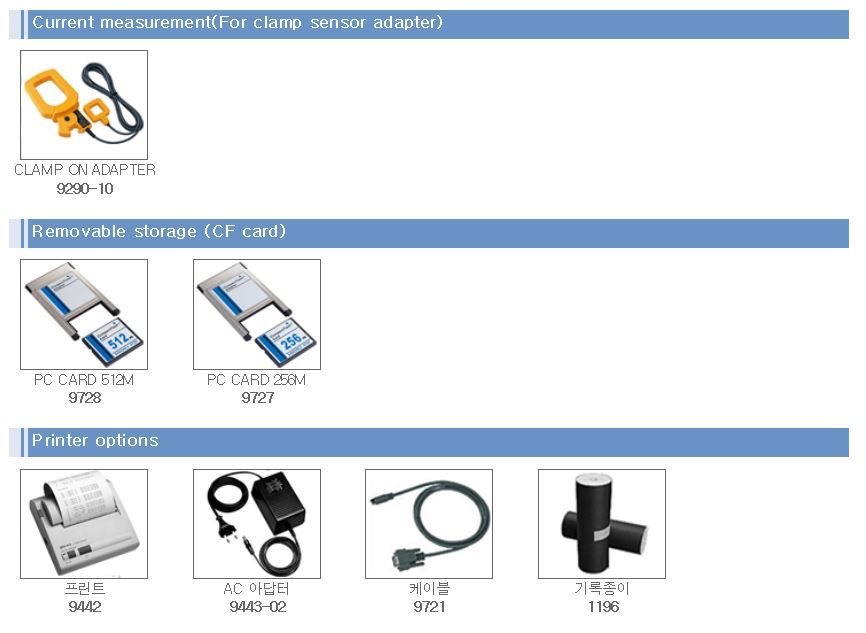

- PC카드 대응·내부 메모리 탑재
528 MB까지의 PC카드로 대응. 내부 메모리(1MB)와 아울러 장기 측정이나 상세한 파라미터 측정에 대응합니다.

- 해외 사용을 서포트하는 6국어 표시 언어에 대응(근일 대응)
일본어/영어/독일어/프랑스어/스페인어/이탈리아어의 6국어로부터 화면으로 표시하는 언어를 선택할 수 있습니다.

- 고속 D/A출력이 가능
3169-01는, 4 ch의 고속 D/A출력을 탑재. 1 파형 마다의 실효가로부터 아날로그 출력할 수 있습니다.

- 전력 관리와 고조파 관리를 양립
삼상 라인 대응의 고조파 측정 기능을 탑재. 고조파 측정과 디맨드 측정을 동시에 할 수 있어 전력 관리와 고조파 관리를 양립할 수 있습니다.

- 외부 기기를 제어할 수 있는 외부 입출력 기능을 탑재
3169를 복수대 사용했을 경우에 측정 개시/종료의 동기 제어나 온도 기록계 등 외부 기기를 이용한 각종 데이터 잡기의 동기 제어를 할 수 있습니다.

- 본체는 1.2 kg, A5사이즈에 강요하는 소형화를 실현
종래비(3166 캠프온 파워 하이 테스타) 약 30%의 소형화를 도모해, 운반이나 좁은 장소에서의 설치를 고려한 컴팩트한 설계입니다.

- RS-232 C를 표준 장비
PC, 프린터를 접속해 데이터 출력이나3169의 제어를 할 수 있습니다.


[주 사 용 처]

- 공장등의 전력 관리·보수/점검 관련···
　 각종 공장, 대규모 백화점, 병원, 공관청, 유원지등의 전력 라인 관리/보수, 생산 라인의 전력 원단위 관리, 생산 설비의 에너지 절약 개선/평가·보수/관리, ISO14001의 전력 관리에.
- ESCO 사업·건물관리회사 관련···
　 공장·빌딩등의 에너지 절약 전력 조사, 설비기기의 전력 조사·고조파 품질의 보수/점검에.
- 전력 공급 관련···
　 전력회사 등 전기를 공급 판매하고 있는 사업에 있어서의 전력 사용량 조사, 고조파 품질 조사에.
- 전력 계통 설비 관련···
　 전기 보안 협회, 전기공사, 변전설비 관련 메이커 등 전력 설비의 전력 조사/유지/관리, 계통 운용의 고조파 품질의 정기 보수·트러블 해석에.
- 전기 설비 관련···
　 반도체 제조장치, 자동 판매기, OA기기, UPS 기기, 공기조절 기기, 용접기의 전력 측정·에너지 절약 평가 측정에.
