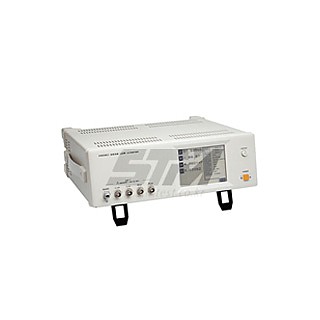

3522-50 요약정보 및 구매

제조사 HIOKI
원산지 JAPAN
브랜드 HIOKI
모델 3522-50
판매가격 전화문의
배송비결제 주문시 결제
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명



· DC, 1mHz~100kHz까지 가변 LCR측정기
· 최고 속도5ms의 고속 측정
· 기본 정확도±0.08%의 고정도 측정
· Touch Panel의 쉬운 조작으로 Monitor하면서 측정 조건 설정이 가능
· Line 등 멀리 떨어진 장소에서도 쉽게 표시를 볼 수 있는 확대표시기능
· 9442 PRINTER로 측정치, Comparator 결과 인쇄 가능(Option)

- 측정 파라미터 : |Z|, |Y|, θ, Rp(DCR), Rs(ESR, DCR), G, X, B, Cp, Cs, Lp, Ls, D(tanδ), Q
- 측정 레인지 : 100m/1/10/100/1k/10k/100k/1M/10M/100MΩ(Z로(에서) 규정)
- 측정 범위 : |Z|, R, X;10.00mΩ∼200.00MΩ(측정 신호에 의한)
θ;-180.00˚∼+180.00˚/C;0.3200pF∼1.0000F
L;32.000nH∼750.00kH/D;0.00001∼9.99999
Q;0.01∼999.99/|Y|, G, B;5.0000nS∼99.999S
- 표시 : 「99999」 카운트, 백 라이트부 LCD
- 기본 확실도 : Z;±0.08% rdg. , θ;±0.05˚
- 측정 주파수 : DC, 1mHz∼100kHz(1mHz∼10Hz스텝)
- 측정 신호 레벨 : 10mV∼5V rms(1mV rms스텝) 10μA∼100mA rms(10μA rms스텝)
- 출력impedance : 50 Ω 일정
- DC바이어스 : 외부 DC바이어스 ±40V(옵션)
- 측정 시간 : FAST; 5ms, NORMAL; 16ms, SLOW1/2; 88ms/828ms(대표값)
- 콤퍼레이터 : 측정 항목으로부터 2종류각각의 상한·하한값설정(Hi, IN, Lo), %설정, 절대치 설정을 30종류까지 메모리 가능
- 외부 입출력 : 입력;방아쇠, 키로크, 측정 조건의 선택/DC5V∼24V(부논리)
- 출력;측정 종료, 콤퍼레이터 판정 결과/오픈 수집가
- 인터페이스 : GP-IB또는 RS-232C(옵션/9442프린터 접속 에는 9593-01RS-232C인터페이스가 필요)
- 전원 : AC100/120/220/240V±10%(세레크타불) , 50/60Hz 40VA max.
- 치수·질량 : 313W×125H×290D mm· 4.5kg

- 부속품 : 전원 코드 1



a4ae1690ada55665a3da3c0ff8a36193_1491180

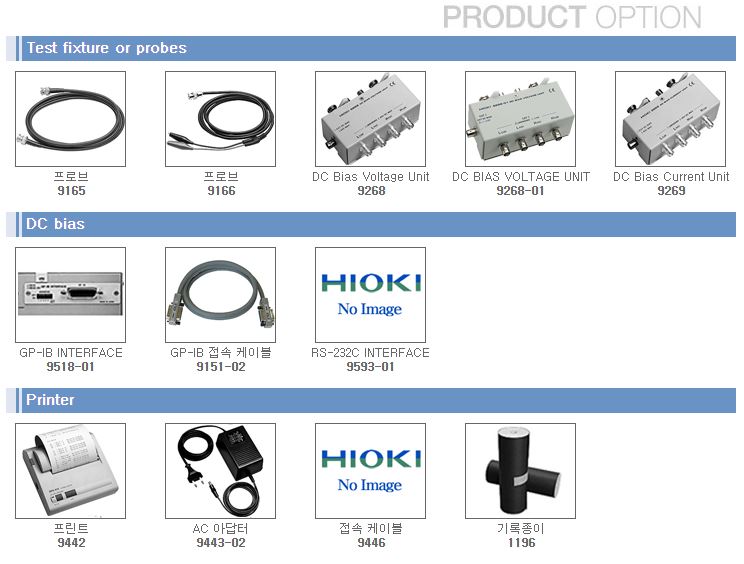

 *옵션-전화문의​
