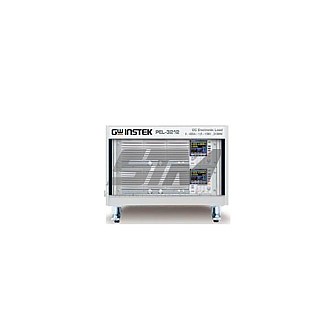

PEL-3212 요약정보 및 구매

DC전자로드

제조사 GW INSTEK
브랜드 GW INSTEK
모델 PEL-3212
판매가격 전화문의
배송비결제 주문시 결제
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 기본설명

DC전자로드

상품 상세설명

PEL-3000 컴비네이션 시리즈

품명(사양)프로그래머블 DC 전자부하
주요사양 및 장점• 모델명 : PEL-3212, PEL-3323, PEL-3424, PEL-3535
• 채널수 : 1채널
• 입력전압 : 1.5~150V
• 입력전류 : 420A, 630A, 840A, 1050A, 1470A, 1890A
• 부하용량 : 2100W, 3150W, 4200W, 5250W



CE

RS-232

USB

GPIB

Remote
IO

PC
Software









주요 특징

 동작전압 : DC 1.5V~150V
동작모드 : CC/CV/CR/CP/CC+CV/CR+CV/CP+CV
용량확장 : 병렬 연결시 최대 9,450W
가변 슬루율 : 최대 16A/us
프로그램 기능 : GO/NOGO 테스트
 시퀀스 기능 : 고효율 부하 시뮬레이션
Kikusui PLZ-4W 커맨드 호환
 다이내믹(스위칭) 기능 : 0.0166Hz ~20kHz
소프트 스타트 기능 : 1~200ms, 분해능:1ms

 OCP/OVP/OPP/UVP 설정 조정 기능
 단락회로(Short Circuit) 기능
 자동 부하 오프 기능 : 1s~999h 59min 59s
아날로그 제어 커넥터 : 외부 채널 제어, 모니터링
100세트 설정 메모리
3.5인치 TFT LCD 디스플레이
USB 2.0(Device/Host), RS-232, GPIB(옵션)
PC 제어 소프트웨어(옵션)

제품 가격

모델명

설명



PEL-3212

2100W 병렬 전자부하



PEL-3323

3150W 병렬 전자부하



PEL-3424

4200W 병렬 전자부하



PEL-3535

5250W 병렬 전자부하



모델명

설명



PEL-3322

3150W 병렬 전자부하



PEL-3533

5250W 병렬 전자부하



PEL-3744

7350W 병렬 전자부하



PEL-3955

9450W 병렬 전자부하











상세설명
(Description)







PEL-3000 시리즈는 SMPS, DC/DC 컨버터, HEV용 배터리 테스트를 위해 고속 슬루율과 다양한 부하 전력 용량을 제공하는 최적의 DC 전자부하입니다. 단일 채널로 설계된 PEL-3000은 정전류(CC), 정전압(CV), 정저항(CR), 정전력(CP) 등의 기본 모드를 갖추고 있으며 내장된 시퀀스 기능을 통해 CC와 CR 모드에서 다양한 동적(Dynamic) 동작을 수행할 수 있습니다. USB와 GPIB 인터페이스 등을 통해 장비 제어가 가능하며 또한 외부 아날로그 제어 커넥터를 통해 장비의 동작 파라미터를 설정하거나 현재 입력되는 전압과 싱크전류를 모니터링 할 수 있습니다. 특히 1kW PEL-3111 와 2kW PEL-3211 부스터 유닛 조합으로 최대 9kW 부하 용량으로 확장이 가능합니다.

동급사양 경쟁사 기종 비교



굿윌 PEL-3000 시리즈

K社 경쟁 모델

동작 모드

CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

CC, CV, CCR, CP, CC+CV, CR+CV

채널 수

단일 채널

단일 채널

동작 전압

1.5V~150V

1.5V~150V

부하 용량

175W / 350W / 1050W

165W / 330W / 1000W

싱크 전류

35A / 70A / 210A

33A / 66A / 200A

과부하 제한

OCL, OP * : 고정

OCL, OP * : 고정

보호 모드 지원

OCP, OVP, OPP, OHP, UVP, REV

OCP, OVP, OPP, OHP, UVP, REV

ABC 프리셋 메모리

10세트

3세트

어플리케이션 적용

지원(옵션)

미지원

인터페이스

USB, RS-232,, GPIB(옵션)

USB, RS-232,, GPIB

제품 가격

PEL-3000 시리즈 < K社 제품

PEL-3000 시리즈 모델 구성

모델명

PEL-3021

PEL-3041

PEL-3111

PEL-3211

부하 용량

175W (1.5V~150V, 35A)

350W (1.5V~150V, 70A)

1050W (1.5V~150V, 210A)

2100W (1.5V ~ 150V, 420A)

기능

Full-function Single Unit

Full-function Single Unit

Full-function Single Unit

No control panel (단독 사용 불가)

병렬 조합

동일 모델 최대 5대 병렬 가능

동일 모델 최대 5대 병렬 가능

a) 동일 모델 최대 5대 병렬 가능
b) PEL-3211 최대 4대 병렬 가능

PEL-3111과 병렬 연결 가능

사이즈

Half Rack

Half Rack

Full Rack

Full Rack

PEL-3000 병렬 조합 모델

모델명

조합 모델

전압

전류

전력

PEL-3212

PEL-3111 x 2

1.5V~150V

420A

2100W

PEL-3323

PEL-3111 x 3

1.5V~150V

630A

3150W

PEL-3424

PEL-3111 x 4

1.5V~150V

840A

4200W

PEL-3535

PEL-3111 x 5

1.5V~150V

1050A

5250W


모델명

조합 모델

전압

전류

전력

PEL-3322

Master : PEL-3111 x 1 / Salve : PEL-3211 x 1

1.5V~150V

630A

3150W

PEL-3533

Master : PEL-3111 x 1 / Salve : PEL-3211 x 2

1.5V~150V

1050A

5250W

PEL-3744

Master : PEL-3111 x 1 / Salve : PEL-3211 x 3

1.5V~150V

1470A

7350W

PEL-3955

Master : PEL-3111 x 1 / Salve : PEL-3211 x 4

1.5V~150V

1890A

9450W








사양
(Specification)














악세사리
(Accessories)





기본 악세사리

옵션 악세사리

  CD(User/Programming Manual) x 1
  Quick Start Guide x 1
  전원 코드 x 1

  GTL-120 ; 테스트 리드 (최대 40A)
  GTL-248 ; GPIB 케이블 (2M)
  GTL-246 ; USB 케이블, USB-2.0 AB 타입 케이블, 4P
  GTL-249 ; 프레임 링크 케이블 (300mm)
  GTL-251 ; GPIB-USB-HS (고속)
  GTL-252 ; 프레임 링크 케이블 (550mm)
  GRA-413-J ; PEL-3211 랙 마운트 키트 (JIS)
  GRA-413-E ; PEL-3211 랙 마운트 키트 (EIA)
  GRA-414-J ; PEL-3021/3041/3111 랙 마운트 키트 (JIS)
  GRA-414-E ; PEL-3021/3041/3111 랙 마운트 키트 (EIA)





주문정보

(Ordering Information)



본체 (제품 가격은 사전 공지없이 변경될 수 있습니다)

품목

설명



PEL-3212

2100W 병렬 조합 (PEL-3111 x 2)



PEL-3323

3150W 병렬 조합 (PEL-3111 x 3)



PEL-3424

4200W 병렬 조합 (PEL-3111 x 4)



PEL-3535

5250W 병렬 조합 (PEL-3111 x 5)



PEL-3322

3150W 병렬 조합 (PEL-3111 x 1, PEL-3211 x 1)



PEL-3533

5250W 병렬 조합 (PEL-3111 x 1, PEL-3211 x 2)



PEL-3744

7350W 병렬 조합 (PEL-3111 x 1, PEL-3211 x 3)



PEL-3955

9450W 병렬 조합 (PEL-3111 x 1, PEL-3211 x 4)




옵션 및 악세사리 (제품 가격은 사전 공지없이 변경될 수 있습니다)

품목

설명



PEL-004

GPIB 카드



PEL-005

Connect CU Plate (PEL-3111/PEL-3211 병렬 연결용)



PEL-006

Connect CU Plate (PEL-3111/PEL-3211 병렬 연결용)



PEL-007

Connect CU Plate (PEL-3111/PEL-3211 병렬 연결용)



PEL-007

Connect CU Plate (PEL-3111/PEL-3211 병렬 연결용)



PEL-009

Connect CU Plate (PEL-3111/PEL-3211 병렬 연결용)



GTL-120

테스트 리드 (최대 40A)



GTL-246

USB 케이블, USB 2.0 AB 타입 케이블, 4P



GTL-248

GPIB 케이블 (2M)



GTL-251

GPIB-USB-HS (고속)



GRA-413-J

PEL-3211 랙 마운트 키트 (JIS)



GRA-413-E

PEL-3211 랙 마운트 키트 (EIA)



GRA-414-J

PEL-3021/3041/3111 랙 마운트 키트 (JIS)



GRA-414-E

PEL-3021/3041/3111 랙 마운트 키트 (EIA)
